使用 Three.js 和 TensorFlow.js 制作具有头部跟踪功能的交互式数字相框

本文最初发布在我的博客上

过去几周，我一直在忙着一个新项目，想复制一种名为“头部耦合透视”的视觉效果。这项技术并不新鲜，但我对如何使用 Three.js 来实现它很感兴趣，这样我就能利用头部追踪技术制作一些互动艺术作品。

最终结果如下：

随着用户的移动，视角也会发生变化，给人一种能够看到框架内部的感觉，尽管这是一个 2D 显示。

图形是使用Three.js制作的，植物是从Sketchfab下载的 3D 模型，头部跟踪是使用TensorFlow.js中的MoveNet 模型完成的。

在对实现透视效果进行一些研究时，我了解到它与改变相机的投影矩阵有关，并偶然发现了对 Three.js repo 的拉取请求，这似乎接近我想要的。

PR 已合并，frameCorners()库中添加了一个名为 的新工具。根据文档，该工具“设置 PerspectiveCamera 的投影矩阵和四元数，以精确框住任意矩形的角”。
这听起来正是我需要的！如果你仔细观察上面的演示，你会注意到，随着视角的变化，盒子的外角的位置并没有改变。

更新相机的投影矩阵

使用此实用程序的方法是将相机和 3 个向量传递给它，这 3 个向量表示代表任意矩形的点的坐标。

CameraUtils.frameCorners(
  camera,
  bottomLeftCorner,
  bottomRightCorner,
  topLeftCorner,
  false // This boolean is for the argument `estimateViewFrustum` but to be honest I don't quite understand what it means.
);

在我的场景中，我使用一个平面几何体来创建 5 个网格，它们组成了我的“盒子”。这个几何体大约 100x100，每个网格都有不同的位置和旋转，具体取决于它位于盒子的哪一侧。

这里有一些代码示例来说明我所说的内容

// Top part of the box
planeTop.position.y = 100;
planeTop.rotateX(Math.PI / 2);

// bottom part of the box
planeBottom.rotateX(-Math.PI / 2);

// Back of the box
planeBack.position.z = -50;
planeBack.position.y = 50;

// Right side of the box
planeRight.position.x = 50;
planeRight.position.y = 50;
planeRight.rotateY(-Math.PI / 2);

// Left side of the box
planeLeft.position.x = -50;
planeLeft.position.y = 50;
planeLeft.rotateY(Math.PI / 2);

考虑到这些位置，我们可以创建向量来表示我们想要用于相机的点：

let bottomLeftCorner = new THREE.Vector3();
let bottomRightCorner = new THREE.Vector3();
let topLeftCorner = new THREE.Vector3();

bottomLeftCorner.set(-50.0, 0.0, -20.0);
bottomRightCorner.set(50.0, 0.0, -20.0);
topLeftCorner.set(-50.0, 100.0, -20.0);

该bottomLeftCorner向量具有x-50 的位置以匹配x的坐标planeLeft，y位置为 0 以匹配 y 位置（planeBottom默认值为 0），并且z位置为 -20 以具有一点深度但不会太多。

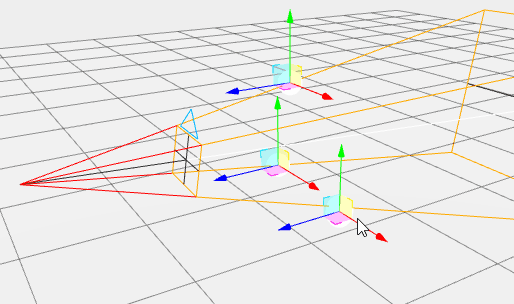

我花了一些时间来了解如何选择矢量的坐标以获得我想要的效果，但这个 GIF很有帮助：

当您改变矢量的坐标时，相机会改变位置和方向来构图这些角。

但这只是解决方案的一部分，第二部分有点意外发生。😂

轨道控制

一旦我设法获得矢量的正确坐标并使用frameCorners()实用程序，相机的位置就会适合正确的矩形，但是当尝试通过面部跟踪改变视角时，就会发生一些奇怪的事情。

我希望我当时能把它记录下来，这样我就可以告诉你我的意思，但无论如何我都会尝试解释它。

在本文开头的演示中，你可以看到，无论视角如何变化，背平面始终与我平行。当我只使用frameCorners()这个平面时，它一直在旋转，所以向量的z位置也在变化，这完全没有呈现出真实的效果。

有点像下面的 GIF，但想象一下它只发生在一侧：

今天我了解到这被称为“移动变焦”！

为了尝试调试它，我认为使用 OrbitControls 可能会有所帮助，让我围绕场景旋转，也许使用相机助手来查看发生了什么，但相反，它只是解决了我的问题！

只需添加let cameraControls = new OrbitControls(camera, renderer.domElement);，我现在就可以改变场景的视角而无需旋转背板，这使它看起来更加逼真！

接下来发生的事情纯粹是因为懒惰......我本可以更深入地了解 OrbitControls 的工作原理，以准确找出我需要的部分，但是为了节省一些时间（毕竟这只是一个附带项目），我直接对OrbitControls.js文件进行了一些更新。

我找到了这个函数的位置handleMouseMoveRotate，复制了它，并调用了新的函数handleFaceMoveRotate来处理面部运动。我稍微修改了一下，接收的是面部坐标而不是鼠标坐标，TADAAA！！成功了！🎉

后续步骤Next steps

我想创建更多的场景，并且我有一个想法可以推动这个项目进一步发展，但我觉得现在我需要休息一下。

当我花太多时间调试一个业余项目时，有时会失去乐趣。我需要把它放一边，等我感到兴奋的时候再回来继续做。😊

与此同时，请随意检查代码。
