AWS 网络备忘单 - EIP、ENI、VPC 等

AWS 网络基础设施可能会变得非常复杂。
不同的技术之间也存在一些重叠，这使得理解各个技术的作用变得更加困难。

我听到最多的问题是关于 AWS VPC、弹性网络接口、弹性 IP 以及密切相关的安全组和 ACL 之间的交集。本文旨在从实际角度阐明这些技术之间的区别。

如果您急于查看备忘单，请向下滚动到底部。

AWS VPC

历史——VPC 是事后才想到的

在 AWS 早期，当 EC2 启动时，所有客户的所有实例都可以相互通信。如果 Alice 在其账户中启动了一个实例，而 Bob 在其账户中启动了另一个实例，这两个实例开箱即可相互通信。
为了防止这种情况发生，Alice（或 Bob）需要设置一个安全组，只允许来自选定 IP 地址或使用同一安全组启动的实例的流量。

安全组的问题在于很容易被搞乱，从而导致其他 AWS 账户入侵实例。这种操作模式被称为 EC2-classic，以区别于 EC2 实例的新配置方式。

在此新模式下，EC2 实例始终在具有默认安全组的 VPC（称为默认 VPC）中启动。不同 VPC 中的实例彼此之间不会通信，除非它们已建立对等连接。
当然，您也可以创建自己的 VPC 并在其中启动实例。

如今，EC2-classic 的存在仅仅是因为遗留原因，这与一旦启动就收回服务的挑战有关。

什么是 VPC？

回顾历史，那么什么是 VPC？它是 AWS 云中一个独立的部分。在 VPC 中启动的实例无法被同一账户下的其他 VPC 或其他 AWS 账户访问。
它的主要属性是 CIDR 块，即分配给 VPC 中启动的实例的 IPv4 地址范围。
除了安全组和 ACL（稍后讨论）之外，在同一 VPC 中创建的所有实例都可以像在私有局域网中一样相互通信。

创建 VPC 后，您可以通过划分分配给 VPC 的 IP 地址范围来添加其他子网。

安全组

什么是安全组？

安全组充当虚拟防火墙，控制往返网络接口的流量。
启动实例时，您会获得一个默认网络接口 (eth0)。
一个 EC2 实例可以拥有多个网络接口，每个网络接口可以属于不同的安全组。
稍后我将讨论如何将其他网络接口连接到实例。

令人困惑的术语

安全组连接到网络接口，而不是实例。启动实例时，它会收到一个默认网络接口 (eth0)。安全组将连接到该默认网络接口。
别误会，每次为 AWS 服务指定安全组时，背后都有一个网络接口。
我们以 AWS Elastic File System 为例。创建文件系统时，您需要指定安全组。这是否意味着安全组控制对文件系统的访问？从某种意义上来说，是的。但从技术上讲，安全组将连接到 EFS 为您创建的弹性网络接口 (ENI)。

我稍后将讨论 ENI，这里的要点是：安全组与网络接口（弹性或非弹性）相关联，它们充当控制来自/到网络接口的流量的虚拟防火墙。

更加令人困惑

VPC 中的子网可以拥有默认安全组。这是否意味着安全组可以附加到网络接口和子网？嗯，并非如此。通过为子网定义默认安全组，您已通知 EC2，下次在该子网中启动实例时，它需要将该安全组附加到实例的网络接口。也就是说，除非您在启动实例 API 调用中覆盖该安全组。

子网还具有一个名为“自动分配公有 IPv4 地址”的属性，这意味着该子网中的新网络接口除了私有 IP 地址外，还会自动分配一个公有 IPv4 或 IPv6 地址。对于安全组，此设置定义了 EC2 在该子网中启动实例时将使用的默认值。例如，假设我们使用以下命令启动一个实例：

aws ec2 run-instances \
  --subnet-id subnet-10000000 \
  --image-id resolve:ssm:/aws/service/ami-amazon-linux-latest/amzn2-ami-hvm-x86_64-gp2

subnet-10000000如果“自动分配公网 IPv4 地址”设置为 true，则启动的实例将自动分配一个 IP 地址。但是，正如我提到的，这只是默认设置，我们可以使用--associate-public-ip-address或--no-associate-public-ip-address标志来覆盖此行为。例如，如果我们运行以下命令：

aws ec2 run-instances \
  --subnet-id subnet-10000000 \
  --image-id resolve:ssm:/aws/service/ami-amazon-linux-latest/amzn2-ami-hvm-x86_64-gp2 \
  --associate-public-ip-address

无论我们是否在子网上设置了“自动分配公共 IPv4 地址”，实例都会获得一个公共 IP subnet-10000000。

子网隔离

创建 VPC 后，您可以将其划分为子网。在 AWS VPC 中，子网并非隔离边界，而是路由策略的容器。子网之间的隔离是通过将安全组附加到 EC2 实例来实现的。

例如，假设 VPC 中有两个子网：子网 A 的地址为 10.0.0.0/25，子网 B 的地址为 10.0.0.128/25。为了隔离它们，请为 SGSubnetA 创建一个安全组，允许所有 CIDR 10.0.0.0/25 的流量，并为 SGSubnetB 创建一个安全组，允许所有 CIDR 10.0.0.128/25 的流量。
将 SGSubnetA 连接到子网 A 中启动的实例，将 SGSubnetB 连接到子网 B 中启动的实例。
结果：只有子网中的实例可以相互通信，但子网 A 中的实例无法与子网 B 中的实例通信，反之亦然。

VPC ACL

网络访问控制列表 (ACL) 是一种网络防火墙。您可以使用安全组控制实例的出入，使用 VPC ACL 控制 VPC 的出入。

弹性知识产权

弹性 IP 地址 (EIP) 是 AWS 提供的静态 IPv4 地址。

您将 EIP 关联到网络接口。文档在这一点上有点令人困惑，因为它说您可以将 EIP 附加到正在运行的实例或 ENI。但它没有说明的是，将 EIP 附加到实例时，实际上是将其附加到实例的默认网络接口 (eth0)。

您可以通过向实例附加额外的 ENI 来为其附加额外的网络接口。

为什么需要 EIP？它们和公有 IP 有什么区别？

公有 IP 地址是动态的，一旦使用它的 EC2 实例停止或终止，它们的价值就会消失。

弹性 IP 是静态的，它们在实例启动/停止周期中依然有效。

埃尼

弹性网络接口 (ENI) 是实例的网络堆栈。
每个 ENI 位于 VPC 的特定子网内，并具有以下属性（非详尽列表）：

• 私有 IP 地址
• 公网 IP 地址
• 弹性 IP 地址
• 子网
• MAC 地址
• 安全组

这种新模型的一个非常重要的结果是，在特定 VPC 子网中启动 EC2 实例的想法实际上已经过时了。单个 EC2 实例可以连接到两个 ENI，每个 ENI 位于不同的子网中。现在，ENI（而非实例）与子网关联。

这实现了两个强大的用例：

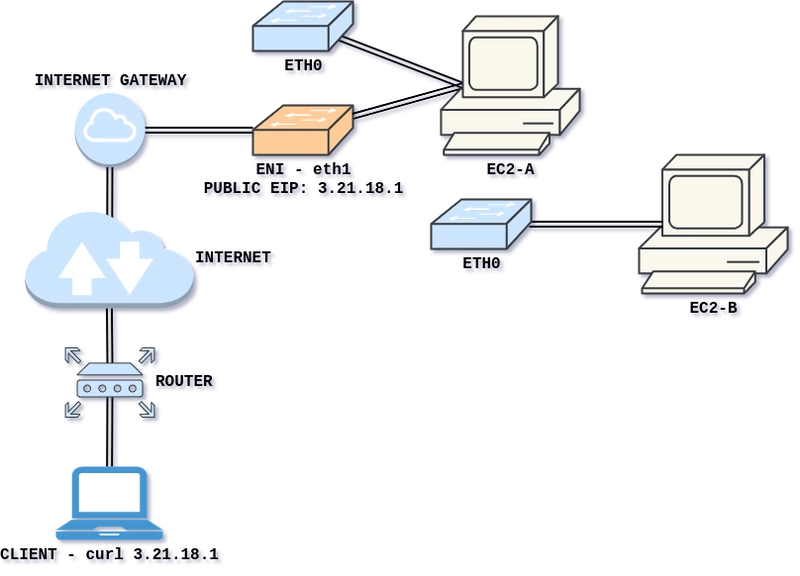

假设我们创建了两个 EC2 实例（实例 A 和实例 B）、一个 ENI 和一个公网 EIP。EIP 连接到 ENI，ENI 连接到实例 A。两个 EC2 实例都运行着 Web 服务器。

让我们想象一下：

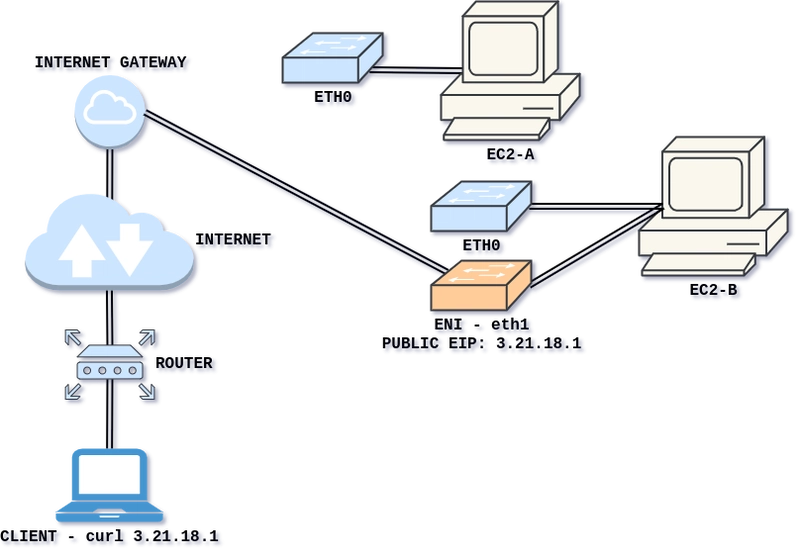

图中，客户端向 EIP 发送一个 http 请求。EC2-A 将返回一个 HTML 页面。现在，如果我们将 ENI 从 EC2-A 移动到 EC2-B（从 EC2-A 分离并连接到 EC2-B），那么来自客户端的下一个请求将由 EC2-B 处理。
这是构建主故障转移策略的基本构建块。
注意：我不想混淆视听，所以就不讨论其他主故障转移解决方案了。需要说明的是，切换 ENI 只是在系统中构建主故障转移机制的可能解决方案之一——负载均衡器或共识组也是其他选择。

您还可以使用它为您的 Web、应用程序和数据库服务器构建双宿主环境。实例的第一个 ENI 将连接到公有子网，并将 0.0.0.0/0（所有流量）路由到 VPC 的 Internet 网关。实例的第二个 ENI 将连接到私有子网，并将 0.0.0.0 路由到连接到您公司网络的 VPN 网关。您可以使用私有网络进行 SSH 访问、管理、日志记录等操作。您可以为每个 ENI 应用不同的安全组，以便允许端口 80 的流量通过第一个 ENI，并允许来自端口 22 的私有子网的流量通过第二个 ENI。

注意：创建子网时，您可以指定一些默认选项，这些选项将应用于与该子网关联的所有 ENI。最值得注意的是，您可以选择为与该子网关联的所有 ENI 分配一个公网 IP。

互联网网关

VPC 组件，用于支持 VPC 中的实例与互联网之间的通信。
为了使您的实例能够连接到互联网或从互联网访问，VPC 需要具备互联网网关。请记住，这是必需组件，但并非充分条件，这意味着您还需要其他组件来实现互联网连接。“从 EC2 连接到互联网”和“从互联网连接到 EC2”部分将对此进行讨论。

路由表

路由表定义了流量如何从一个子网流向另一个子网。
创建 VPC 时会自动创建一个路由表，该表仅包含一条规则，允许 VPC 中的所有实例相互通信（该规则称为“从子网 CIDR 到本地”）。
该规则无法修改或删除，这意味着同一 VPC 中的实例始终可以相互通信，您无法使用路由表进行限制。您需要使用安全组来实现这一点：请参阅“子网隔离”部分。

私有子网 VS 公共子网

私有和公共是子网的新兴属性，这意味着子网的公共或私有属性取决于其设置方式。它们标识一个概念，而不是 AWS 控制台中的实际实体。

公共子网
如果子网的流量路由到 Internet 网关，则该子网称为公共子网。
私有子网
如果子网没有到 Internet 网关的路由，则该子网称为私有子网。

从 EC2 连接到 Internet

要连接到互联网，您有两种选择：

1. 公有子网。在 VPC 中创建一个 Internet 网关，并为 EC2 计算机网络接口分配一个公有地址（或公有 EIP）。同样的配置也允许从 Internet 到 EC2 的流量。分配给该网络的路由表需要设置为将 Internet 流量 (0.0.0.0/0) 转发到 Internet 网关。

2. 私有子网。创建两个子网（SubPublic 和 SubPrivate）以及一个互联网网关。在 SubPublic 中创建一个 NAT 网关。创建两个路由表，一个用于 SubPublic，一个用于 SubPrivate。在 SubPublic 的路由表中，定义一条规则，将所有互联网流量 (0.0.0.0/0) 转发到互联网网关。在 SubPrivate 中，定义一条规则，将所有互联网流量 (0.0.0.0/0) 转发到 NAT 网关。

在告诉你我推荐哪一个之前，让我先稍微跑题一下。
如果你一直跟着我，你可能会问自己一些常见问题。
关于第一个选项，一个常见的问题是：为什么互联网网关不足以连接到互联网？为什么 EC2 实例需要公网地址？
答案是，互联网网关不执行完整的 NAT（就像我们家里的路由器一样），它只对映射到实例的公网 IP 执行 1 对 1 NAT。这意味着调用无法使用私有地址离开互联网网关，因为网关不知道在返回途中如何将答案映射到当前实例。
实际上，它不执行 NAT。

关于第二种选择，一个问题是为什么我们需要两个子网、两个路由表等等。
可以设想，只有一个子网，然后在其中创建一个 NAT。为 VPC 创建一个 Internet 网关就足够了。答案是，你无法做到这一点，我也不太清楚为什么。你需要两个子网。
这看起来像是 AWS 的设计决策。

我们应该选择哪种方法？

第一种方法（公有子网）的缺点是，我们不仅创建了从 EC2 实例到互联网的通道，还创建了从互联网到 EC2 实例的通道。这意味着互联网上的任何人都可以尝试访问您的 EC2 实例。
从技术上讲，没有什么可以阻止您使用这种方法，毕竟您可以使用拒绝入站连接的安全组。但是，通过使用私有子网，即使您不小心打开了安全组，也无法从 AWS 外部直接访问该子网，因此它提供了额外的保护。
最后一点使私有子网成为我的默认方法。

从 Internet 连接到 EC2

要从互联网访问一台机器，您需要一个互联网网关和一个公网 IP（或者一个连接到实例的公网 EIP）。这就是我们在上一节中看到的公网子网方法。

VPC 终端节点

VPC 终端节点允许 VPC 中的实例与受支持的 AWS 服务（S3、Dynamo 等）进行通信，而无需 Internet 网关或 NAT 网关。用例：EC2 实例需要访问其他 AWS 服务，但您不想允许任何其他出站流量流向 Internet。
您可以通过附加一个仅允许与 AWS 服务进行出站连接的安全组来获得相同的效果，但这存在意外更改安全组以允许访问 Internet 的风险。VPC 终端节点可以解决这个问题。

在 EC2 中获取 Shell

忘掉 SSH，使用 AWS SSM 连接实例。或者，如果您想使用 SSH，请使用 SSM over SSH。
管理大量的 SSH 密钥或堡垒主机很快就会被遗忘。

如果 EC2 实例不需要面向客户（私有子网），请考虑使用 SSM 的 VPC 端点，这样可以连接到实例，同时保持 Internet 上的任何人都无法访问。

AWS SSM 已预装在 Amazon Linux 2 实例上，这意味着您可以开箱即用地连接到您的 EC2 实例。总之，在实例引导过程中，您可以非常轻松地在用户数据中安装 SSM。

结论

我已经介绍了 AWS 网络的大部分内容，但并非全部。接下来你可能想阅读的内容包括：VPN、Transit 网关、VPC 对等连接、私有链接、Route53 私有托管区域等等。
