制作动画滑块 - WotW

欢迎来到本周小部件系列，在这里我拍摄精彩的 UI/UX 组件的 gif 或视频，并通过代码使它们栩栩如生。

这次我们要创建一个温度滑块，虽然它用途广泛。
灵感来自ramykhuffash的这个作品，它看起来像这样：

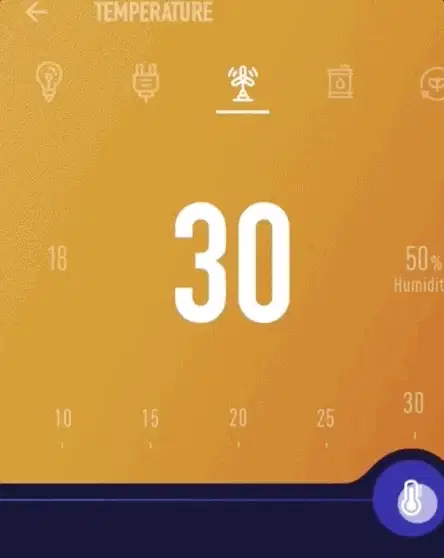

wotw滑块

准备工作

对于今天的小部件，我们将使用Vue.js，对于某些动画，我们将使用TweenMax 。此外，我们还需要一个温度图标，因此我们将使用Font Awesome中的图标。

如果您想继续，您可以分叉这个已经具有依赖项的codepen 模板。

匹配设计

这个小部件的 HTML 标记比平常稍微复杂一些，所以这次我将使用 HTML + CSS 将其分解成几个部分，直到我们匹配原始设计。

让我们首先设置上部和下部，上部包含数字，下部包含滑块控件。

<div id="app" class="main-container">
  <div class="upper-container">

  </div>
  <div class="lower-container">

  </div>
</div>
Enter fullscreen mode Exit fullscreen mode

在设置样式之前，我们需要几个主要的 CSS 属性body。

body {
  margin: 0;
  color: white;
  font-family: Arial, Helvetica, sans-serif;
}
Enter fullscreen mode Exit fullscreen mode

我们将边距设置为 ，0以避免 周围出现间隙main-container。color和 也font-family设置在那里，以避免在我们的元素上重复它们。

现在我们将使用CSS grid属性将屏幕分成两部分，上面的部分需要采用类似于3/4垂直高度的值，我们可以使用来实现fr。

.main-container {
  display: grid;
  grid-template-columns: 1fr;
  grid-template-rows: 3fr 1fr;
  height: 100vh;
  overflow-x: hidden;
}
Enter fullscreen mode Exit fullscreen mode

注意属性100vh中的值height，即使我们的 div 根本没有内容，它也允许我们垂直填充屏幕。

此外，overflow-x: hidden如果我们的元素超出较小屏幕的界限，该属性将阻止我们的小部件显示滚动条（感谢Nested Software注意到这一点）。

现在只需为各个部分添加背景色即可。对于上面的部分，我们将使用渐变：

.upper-container {
  position: relative;
  background: linear-gradient(to bottom right, #5564C2, #3A2E8D);
}
.lower-container {
  background-color: #12132C;
}
Enter fullscreen mode Exit fullscreen mode

当我们用托盘定位其内部元素时，position: relative设置的属性将会有用。upper-container

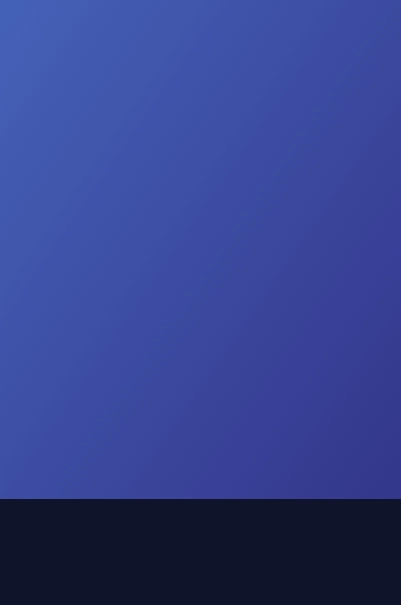

基斯
我们刚刚热身。

上部内的数字似乎是合乎逻辑的下一步。

  <!-- inside .upper-container -->
    <h2 class="temperature-text">10</h2>
Enter fullscreen mode Exit fullscreen mode

这将是显示当前温度的大数字，让我们使用一些 CSS 来更好地定位它：

.temperature-text {
  position: absolute;
  bottom: 150px;
  font-size: 100px;
  width: 100%;
  text-align: center;
  user-select: none;
}
Enter fullscreen mode Exit fullscreen mode

该user-select: none属性应该可以帮助我们避免在与滑块交互时选择文本。

在我们添加下面出现的数字之前，让我们用一些数据启动 Vue 实例，以帮助我们避免重复不必要的标记元素：

new Vue({
  el: '#app',
  data: {
    temperatureGrades: [10, 15, 20, 25, 30]
  }
})
Enter fullscreen mode Exit fullscreen mode

现在我们可以使用该temperatureGrades数组来显示设计中的这些元素：

    <!-- just after .temperature-text -->
    <div class="temperature-graduation">
      <div class="temperature-element"
           v-for="el in temperatureGrades"
           :key="el">
        <span class="temperature-element-number">{{el}}</span><br>
        <span class="temperature-element-line">|</span>
      </div>
    </div>
Enter fullscreen mode Exit fullscreen mode

请注意，我们为每个数字渲染一个|字符，现在我们可以将它们设计成看起来像“尺子”。

对于数字和行，我们需要将文本居中，我们会在temperature-element规则内进行操作。我们还会将元素设置inline-blocks为彼此相邻。最后，|字符需要更小，font-size我们会处理好这一点：

.temperature-element {
  text-align: center;
  display: inline-block;
  width: 40px;
  margin: 0 10px 0 10px;
  opacity: 0.7;
}
.temperature-element-line {
  font-size: 7px;
}
Enter fullscreen mode Exit fullscreen mode

检查.temperature-graduation元素我们可以看到它的宽度是 300px，为了使其居中我们可以使用以下方式计算的值：

.temperature-graduation {
  position: absolute;
  left: calc(50% - 150px); // subtracting half the width to center
  bottom: 25px;
  user-select: none;
}
Enter fullscreen mode Exit fullscreen mode

我们还设置了bottom属性，使其出现在下部正上方。

数字就绪

滑块

上面的部分已经完成了，现在我们来添加滑块控件。按钮很简单，只需要一个带有图标的 div 即可：

  <!-- inside .lower-container -->
    <div class="slider-container">
      <div class="slider-button">
        <i class="fas fa-thermometer-empty slider-icon"></i>
      </div>
    </div>
Enter fullscreen mode Exit fullscreen mode

现在让我们来设置按钮的样式，以下大多数 CSS 代码都是手动“调整”的值，以便能够将元素定位在所需的位置。

.slider-container {
  width: 150px;
  height: 80px;
  margin-top: -30px;
  margin-left: calc(50% - 187px);
  position: relative;
}
.slider-button {
  position: absolute;
  left: 42px;
  top: 5px;
  width: 50px;
  height: 50px;
  border-radius: 50%;
  background-color: #2724A2;

  cursor: grab;
  cursor: -webkit-grab;
  cursor: -moz-grab;
}

.slider-icon {
  margin-top: 16px;
  margin-left: 21px;
  color: white;
}
Enter fullscreen mode Exit fullscreen mode

当鼠标悬停在按钮上时，按钮内的值grab将把光标变成一只手。

现在的滑块只差一个“波浪”形状了。一开始我尝试用border-radius数值和旋转来实现div，但可惜的是，它与设计不符。最终我做的图形是SVG这样的：

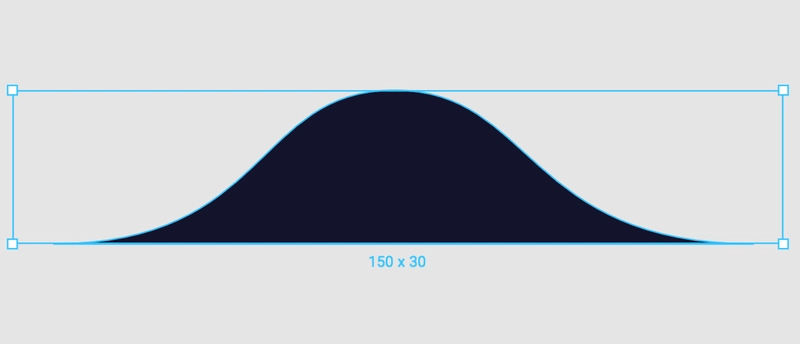

小王子

该形状的代码如下：

    <!-- inside .slider-container -->
      <svg width="150" height="30" viewBox="0 0 150 30" fill="none" xmlns="http://www.w3.org/2000/svg">
        <path d="M74.3132 0C47.0043 2.44032e-05 50.175 30 7.9179 30H144.27C99.4571 30 101.622 -2.44032e-05 74.3132 0Z" transform="translate(-7.38794 0.5)" fill="#12132C"/>
      </svg>
Enter fullscreen mode Exit fullscreen mode

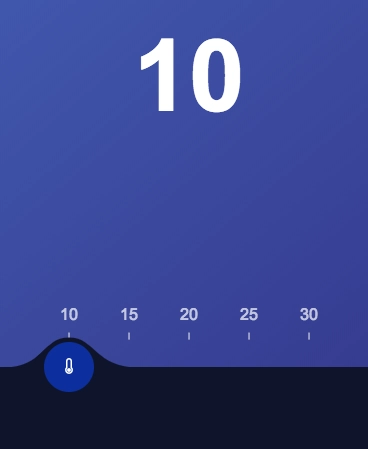

设计就绪
虽然路途有点漫长，但我们已经准备好设计了。

互动

到目前为止，此小部件交互中最引人注目的是滑块的拖放操作。我们之前在制作卡片滑块时已经这样做过，所以我将采用类似的方法：

  // inside data
    dragging: false,
    initialMouseX: 0,
    sliderX: 0,
    initialSliderX: 0
Enter fullscreen mode Exit fullscreen mode

这些数据属性将帮助我们跟踪用户何时开始/停止拖动、鼠标和滑块的位置。

以下方法将在用户交互时初始化这些变量：

  // after data
  methods: {
    startDrag (e) {
      this.dragging = true
      this.initialMouseX = e.pageX
      this.initialSliderX = this.sliderX
    },
    stopDrag () {
      this.dragging = false
    },
    mouseMoving (e) {
      if(this.dragging) {
        // TODO move the slider
      }
    }
  }
Enter fullscreen mode Exit fullscreen mode

现在让我们将它们绑定到模板

<div id="app" class="main-container"
    @mousemove="mouseMoving"
    @mouseUp="stopDrag">
      <!-- ... inside .slider-container
        <div class="slider-button"
             @mouseDown="startDrag">
Enter fullscreen mode Exit fullscreen mode

您可能已经注意到，操作@mouseDown是在滑块按钮中设置的，但@mouseMove和@mouseUp处于主 div 的级别。

背后的原因是，用户首先会按下滑块按钮，但在移动光标时，他们通常会超出滑块轨道，如果他们在按钮外放开鼠标，它将不会被跟踪，并会导致按钮跟随您，直到您再次单击它。

现在让我们mouseMoving用一个算法来填充该方法，该算法将sliderX属性设置为所需的位置。我们需要为滑块声明一些约束，以匹配我们之前设置的标尺。

// before the Vue instance
const sliderMinX = 0
const sliderMaxX = 240

  // inside mouseMoving method
    // replace the "TODO" line with this:
    const dragAmount = e.pageX - this.initialMouseX
    const targetX = this.initialSliderX + dragAmount

    // keep slider inside limits
    this.sliderX = Math.max(Math.min(targetX, sliderMaxX), sliderMinX)

  // after methods
  computed: {
    sliderStyle () {
      return `transform: translate3d(${this.sliderX}px,0,0)`
    }
  }
Enter fullscreen mode Exit fullscreen mode

您可能已经猜到了，计算属性sliderStyle存储了滑块的位置，我们只需要将其绑定到.slider-container：

  <div class="slider-container" :style="sliderStyle">
Enter fullscreen mode Exit fullscreen mode

我们几乎已经有一个可以工作的滑块控件了，但还缺少一个重要的东西：跟踪滑块的值。这听起来可能很复杂，但我们可以使用计算属性来计算该值，因为我们已经知道了sliderX位置：

  // inside computed
    currentTemperature () {
      const tempRangeStart = 10
      const tempRange = 20 // from 10 - 30
      return (this.sliderX / sliderMaxX * tempRange ) + tempRangeStart
    }
Enter fullscreen mode Exit fullscreen mode

您可以通过在元素内部渲染它来查看它是否有效.temperature-text：

  <h2 class="temperature-text">{{currentTemperature}}</h2>
Enter fullscreen mode Exit fullscreen mode

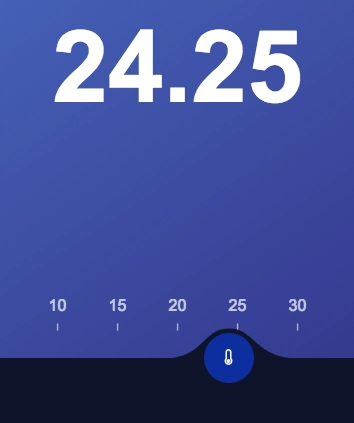

漂浮
现在的问题是它渲染的是浮点数。我们可以使用过滤器来避免这个问题：

  // after data
  filters: {
    round (num) {
      return Math.round(num)
    }
  },
Enter fullscreen mode Exit fullscreen mode

现在我们可以像这样使用过滤器：

  <h2 class="temperature-text">{{currentTemperature | round}}</h2>
Enter fullscreen mode Exit fullscreen mode

最后的润色

我们可以就此打住，让小部件像这样，但仍然缺少一些细节。
当温度超过 25 度时，背景应该会改变颜色，并且标尺上的数字应该以波浪形移动。

对于背景，我们将在顶部声明几个常量和一些新的数据属性：

const coldGradient = {start: '#5564C2', end: '#3A2E8D'}
const hotGradient = {start:'#F0AE4B', end: '#9B4D1B'}

// inside Vue
    // inside data
      gradientStart: coldGradient.start,
      gradientEnd: coldGradient.end

    //inside computed
      bgStyle () {
        return `background: linear-gradient(to bottom right, ${this.gradientStart}, ${this.gradientEnd});`
      }
Enter fullscreen mode Exit fullscreen mode

它们将保存渐变背景所需的颜色。bgStyle计算属性每次都会生成背景gradientStart并gradientEnd进行更改。让我们将它绑定到相应的 HTML 元素上：

  <div class="upper-container" :style="bgStyle">
Enter fullscreen mode Exit fullscreen mode

现在它看起来应该是一样的，但是当我们在方法中添加动画规则时，它就会改变mouseMoving：

    // set bg color
    let targetGradient = coldGradient
    if (this.currentTemperature >= 25) {
      targetGradient = hotGradient
    }

    if(this.gradientStart !== targetGradient.start) {
      // gradient changed
      TweenLite.to(this, 0.7, {
        'gradientStart': targetGradient.start,
        'gradientEnd': targetGradient.end
      })
    }
Enter fullscreen mode Exit fullscreen mode

我们要做的是，当温度变化到 25 度或以上时，将渐变值从冷色变为暖色。这个过渡效果是用 TweenLite 实现的，而不是 CSS 过渡，因为后者只适用于纯色。

Y最后，如果滑块靠近标尺元素，则标尺元素需要改变其位置。

    <div class="temperature-element" v-for="el in temperatureGrades"
           :style="tempElementStyle(el)"
           :key="el">
Enter fullscreen mode Exit fullscreen mode

与上半部分类似，我们将通过一个方法绑定要更改的样式，该方法将接收每个标尺的值。现在只需进行一些数学运算来计算距离并生成一些 CSS 变换 props：

  // inside methods
    tempElementStyle (tempNumber) {
      const nearDistance = 3
      const liftDistance = 12

      // lifts up the element when the current temperature is near it
      const diff = Math.abs(this.currentTemperature - tempNumber)
      const distY = (diff/nearDistance) - 1

      // constrain the distance so that the element doesn't go to the bottom
      const elementY = Math.min(distY*liftDistance, 0)
      return `transform: translate3d(0, ${elementY}px, 0)`
    }
Enter fullscreen mode Exit fullscreen mode

现在来看看最终结果！

这就是本周的小部件。

如果您还想了解更多，可以查看其他 WotW：

此外，如果您想查看下周的特定小部件，请将其发布在评论部分。
