使用 Deno、WebSockets、Chart.js 和 Materialize 构建实时图表

介绍

[!警告]此演示包含不受支持的Materialize (0.26.x)
版本的示例。

这是一个由 Deno、Web Sockets、Chart.js 和Materialize提供支持的实时图表的独立示例。

Deno是一个简单且安全的 JavaScript 和 TypeScript 运行时，它使用 V8 引擎。与 Materialize 一样，Deno 也是用 Rust 编写的。

在此演示中，我们将构建一个简单的实时仪表板应用程序，用于显示来自 Deno Web Socket 服务器的实时数据。然后，Deno 将连接到 Materialize 并运行我们的实时物化视图TAIL以获取最新数据，并使用 Chart.js 将其显示在实时图表中。

概述

以下是该项目的简要概述：

持续生成用户得分事件的模拟服务。
Redpanda 实例将用户得分事件存储在主题中。
物化实例连接到 Redpanda 实例并从实时物化视图中的主题中提取数据，我们只需使用 SQL 即可实时查询。
Deno 后端服务连接到 Materialize 并 TAIL 实时物化视图以获取最新数据并将其显示在实时图表中。
通过 Web 套接字连接到 Deno 应用程序并使用 Chart.js 在实时图表中显示数据的前端服务。

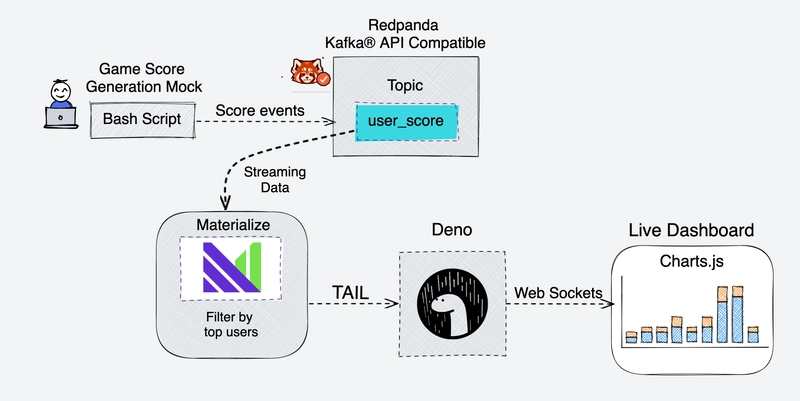

以下是该项目的图表：

先决条件

要运行此演示，您需要安装以下内容。

安装 Docker。
安装 Docker Compose。

运行演示

首先，克隆存储库：



git clone git clone https://github.com/bobbyiliev/materialize-tutorials.git
cd materialize-tutorials
git checkout lts

然后就可以访问目录了：



cd mz-deno-live-dashboard

这样您就可以构建图像：



docker-compose build

最后，您可以运行所有容器：



docker-compose up -d

启动容器并生成演示数据可能需要几分钟。

之后，您可以http://localhost在浏览器中访问以查看演示：

接下来，让我们回顾一下 Materialize 设置和 Deno 后端设置。

实现设置

Deno 服务将在启动时执行以下 DDL 语句，因此我们不必手动运行它们：

创建 Kafka 源：在 Materialize 中创建源并不会真正启动数据提取。您可以将非物化源视为 Materialize 连接源所需的元数据，但不处理任何数据：



CREATE SOURCE score
FROM KAFKA BROKER 'redpanda:9092' TOPIC 'score_topic'
FORMAT BYTES;

创建一个非物化视图，本质上只为我们提供它们所包含的语句的别名SELECT：



CREATE VIEW score_view AS
    SELECT
        *
    FROM (
        SELECT
            (data->>'user_id')::int AS user_id,
            (data->>'score')::int AS score,
            (data->>'created_at')::double AS created_at
        FROM (
            SELECT CAST(data AS jsonb) AS data
            FROM (
                SELECT convert_from(data, 'utf8') AS data
                FROM score
            )
        )
    );

创建物化视图：



CREATE MATERIALIZED VIEW score_view_mz AS
    SELECT
        (SUM(score))::int AS user_score,
        user_id
    FROM score_view GROUP BY user_id;

要检查视图和源是否已创建，请启动 Materialize CLI：



docker-compose run mzcli

这只是一个预先安装了 postgres-client 的 docker 容器的快捷方式，如果您已经安装了，psql您可以运行psql -U materialize -h localhost -p 6875 materialize。

然后检查观点和来源：



SHOW VIEWS;
-- Output:
-- +-----------------+
-- | score_view      |
-- | score_view_mz   |
-- +-----------------+

SHOW sources;
-- Output:
-- +-----------------+
-- | score           |
-- +-----------------+

使用`TAIL`

接下来，为了实时查看结果，我们可以使用TAIL：



COPY ( TAIL score_view_mz ) TO STDOUT;

您将看到实时生成的新用户分数流。

我们还可以启动TAIL没有快照的查询，这意味着运行查询后您只会看到最新的记录：



COPY ( TAIL score_view_mz WITH (SNAPSHOT = false) ) TO STDOUT;

这就是我们将在 Deno 应用程序中使用的功能，用于获取最高用户分数并将其显示在实时图表中。

有关该TAIL函数如何工作的更多信息，请参阅Materialize 文档。

德诺

现在我们已经准备好了 Materialize，让我们回顾一下 Deno 设置。

我们将使用两个 Deno 模块：

连接到 Materialize 的 Postgres 模块。
Web Sockets 模块用于创建与我们的前端服务的 Web Socket 连接。

backend您可以在目录中找到代码。



import { WebSocketClient, WebSocketServer } from "https://deno.land/x/websocket@v0.1.4/mod.ts";
import { Client } from "https://deno.land/x/postgres/mod.ts";

// Specify your Materialize connection details
const client = new Client({
  user: "materialize",
  database: "materialize",
  hostname: "materialized",
  port: 6875,
});

await client.connect();
console.log("Connected to Postgres");

// Start a transaction
await client.queryObject('BEGIN');
// Declare a cursor without a snapshot
await client.queryObject(`DECLARE c CURSOR FOR TAIL score_view_mz WITH (SNAPSHOT = false)`);

const wss = new WebSocketServer(8080);

wss.on("connection", async function (ws: WebSocketClient) {
  console.log("Client connected");
  setInterval(async () => {
    const result = await client.queryObject<{ mz_timestamp: string; mz_diff: number, user_id: number, user_score: number}>(`FETCH ALL c`);
    for (const row of result.rows) {
      let message = { user_id: row.user_id, user_score: row.user_score };
      broadcastEvent(message);
    }
  } , 1000);

});

// Broadcast a message to all clients
const broadcastEvent = (message: any) => {
  wss.clients.forEach((ws: WebSocketClient) => {
    ws.send(JSON.stringify(message));
  });
}

代码概要：

由于 Materialize 与 Postgres 连接兼容，我们首先Client从https://deno.land/x/postgres/mod.ts模块中导入一个类。我们将使用该类连接到 Materialize 实例。
接下来，我们创建一个新Client实例并将 Materialize 的凭证传递给它。
然后我们调用connect()客户端实例上的方法来连接到Materialize。
接下来，我们调用queryObject()客户端实例上的方法来启动一个事务，同时调用queryObject()客户端实例上的方法来声明一个没有快照的游标。
最后，我们创建一个新WebSocketServer实例并将要监听的端口传递给它。
然后我们在实例connection上定义一个事件处理程序WebSocketServer，当客户端连接时调用该事件处理程序。
然后，我们设置一个间隔来从 Materialize 获取最新数据并将其广播给所有客户端。

前端设置

对于前端，我们不会使用任何 JavaScript 框架，而只使用Chart.js 库。

借助 Web 套接字连接，我们现在可以从 Materialize 接收最新数据并将其显示在实时图表中。



<!DOCTYPE html>
<html lang="en">
    <head>
        <script src="https://cdn.jsdelivr.net/npm/chart.js"></script>
    </head>
    <body>
        <div class="w-full mt-10">
            <canvas id="myChart"></canvas>
        </div>
    <script>
      const ctx = document.getElementById("myChart");
      const myChart = new Chart(ctx, {
        type: "bar",
        data: {
          labels: [ "Player 1", "Player 2", "Player 3", "Player 4", "Player 5", "Player 6" ],
          datasets: [
            {
              label: "# of points",
              data: [0, 0, 0, 0, 0, 0],
              backgroundColor: [
                "rgba(255, 99, 132, 0.2)",
                "rgba(54, 162, 235, 0.2)",
                "rgba(255, 206, 86, 0.2)",
                "rgba(75, 192, 192, 0.2)",
                "rgba(153, 102, 255, 0.2)",
                "rgba(255, 159, 64, 0.2)",
              ],
              borderColor: [
                "rgba(255, 99, 132, 1)",
                "rgba(54, 162, 235, 1)",
                "rgba(255, 206, 86, 1)",
                "rgba(75, 192, 192, 1)",
                "rgba(153, 102, 255, 1)",
                "rgba(255, 159, 64, 1)",
              ],
              borderWidth: 1,
            },
          ],
        },
        options: {
          scales: {
            y: {
              beginAtZero: true,
            },
          },
        },
      });

      webSocket = new WebSocket("ws://127.0.0.1:8080");
      webSocket.onmessage = function (message) {
        const data = message.data;
        const dataObj = JSON.parse(data);
        const dataArray = Object.values(dataObj);
        console.log(dataArray);
        index = dataArray[0] - 1;
        myChart.data.datasets[0].data[index] = dataArray[1];
        myChart.update();
      };
    </script>
  </body>
</html>

代码概要：

我们首先使用库定义新图表Chart.js：new Chart()并传递不同的配置选项。
然后我们创建一个新WebSocket实例，并将 Web Socket 服务器的 URL 传递给它webSocket = new WebSocket("ws://backend:8080");
最后，我们在实例onmessage上定义一个事件处理程序WebSocket，当收到消息并更新图表时调用该事件处理程序。

frontend您可以在目录中找到代码。

结论

您可以让 Deno 应用程序保持运行，以便它订阅 Materialize 实例并实时更新图表。

下一步，您可以查看基于相同用户评论模拟数据的 Materialize + dbt + Redpanda 演示：

Materialize + dbt + Redpanda 演示

有用的资源：

社区

如果您有任何问题或意见，请加入Materialize Slack 社区！
