刺猬索尼克解释的实体关系图

实体关系图 (ERD) 显示了表之间的关系以及连接它们的公共键。乍一看，它们可能看起来像一堆乱七八糟的意大利面条。

在这个例子中，我将使用我最喜欢的世嘉 Master System 游戏《刺猬索尼克》的数据，并说明区域、动作和 Boss 级别如何协同工作。

概念数据模型
 逻辑数据模型
 物理数据模型
 圆圈和箭头分别代表什么？
我们可以建模哪些系统？
该如何开始？

概念数据模型

一级！

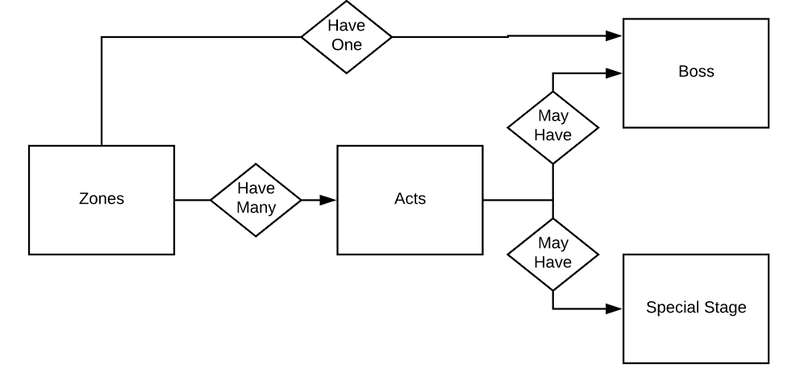

概念数据模型。这是对模型中不同实体及其关系的高级概述。

在我们的例子中，我们展示了在《刺猬索尼克 1》中，区域可以有许多幕，这些级别可能有特殊阶段，可能有老板，但每个区域只有一个老板。

该模型以实体（矩形）为特征。这些实体可以是物理实体、事实或事件。这些实体之间的关系用菱形表示。

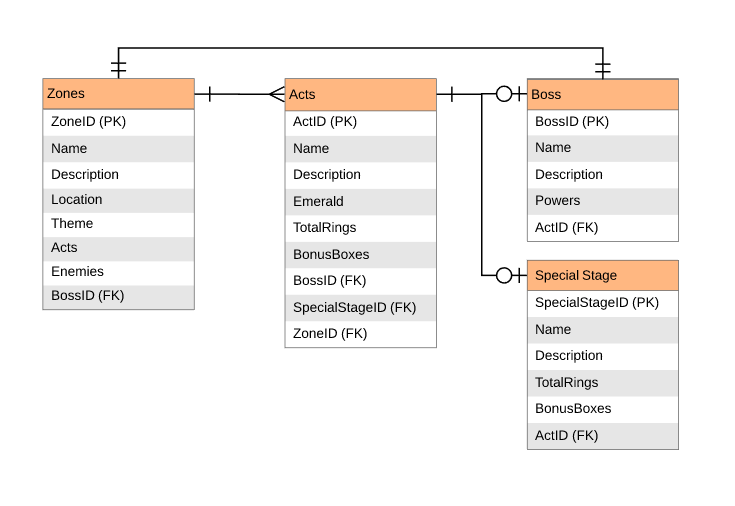

逻辑数据模型为我们的模型添加了更多细节。在此图中，我们使用鱼尾纹符号（稍后会详细介绍）添加了表之间的关系，并添加了主键和外键以准确显示它们之间的关系。

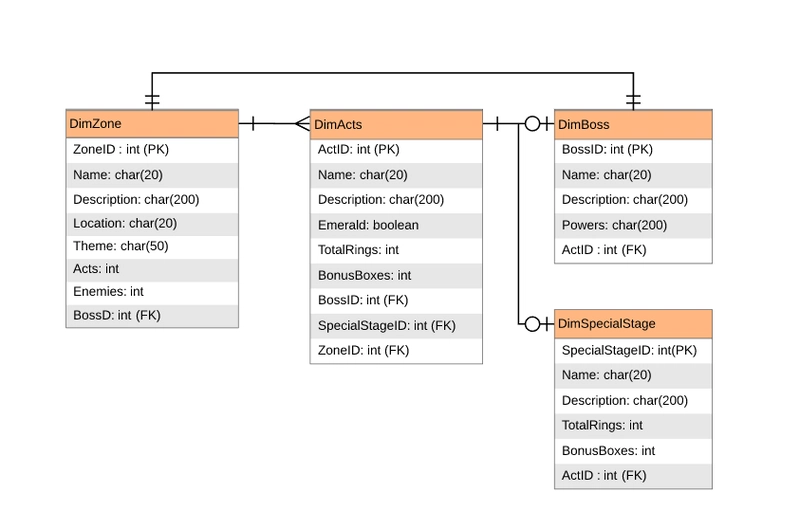

最后，物理数据模型展示了该模型的实际实现方式。它包含数据库中表的数据类型和名称。在本例中，所有表都记录属性，维度也是如此。

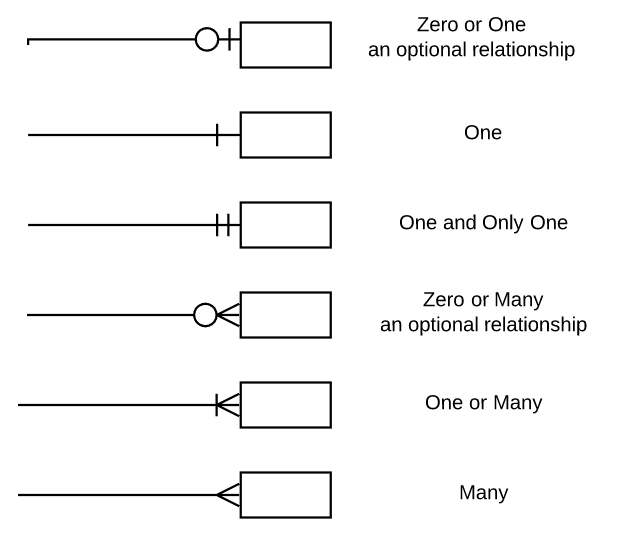

这被称为鱼尾纹符号，通过在连接实体的线的两侧使用“鱼尾纹”、线或圆圈来显示关系。

关系系统中的结构化数据。我们需要能够以表、列和键的形式查看关系。

当您准备发布时， Lucidchart可以很好地帮助您轻松绘制图表，但还有许多工具可以帮助您入门。

最好的入门方法是选择低技术含量的方案。拿出一支笔和一张大纸。在打开工具之前，先把这作为第一步。而且，这能让你暂时离开屏幕。祝你好运！
