电子商务项目的 ER 图示例

实体关系图（ERD）

ERD 是数据模型的可视化表示，用于表示数据库的结构。它是数据库设计中一个强大的工具，能够以图形方式展示数据库的逻辑结构。ERD 对于理解系统中不同实体之间的关系特别有用。

ERD 图概念

实体：实体是数据库中表示的对象或概念，通常是名词。例如，在大学数据库中，实体可能包括学生、课程和教授。

属性：属性是描述实体的属性或特征。例如，学生实体可能具有学生 ID、姓名和出生日期等属性。

关系：关系描述了实体之间的关系。它们在实体之间建立连接，可以是一对一、一对多或多对多。例如，学生实体可能与课程实体之间存在“获取”关系。

基数：基数定义了关系中实体之间的数值关系。它表示一个实体中有多少个实例与另一个实体相关。常见的基数包括一对一 (1:1)、一对多 (1:N) 和多对多 (M:N)。

主键：主键是实体内记录的唯一标识符。它有助于确保每条记录都能被唯一标识。

外键：外键是表中引用另一个表主键的字段。它在两个表之间建立链接。

弱实体：弱实体是指无法仅通过自身属性来唯一标识的实体，需要依赖相关实体来提供标识。

确定主要实体：

用户实体：
-客户
-管理员
-卖家

产品实体：
-产品
-类别
-品牌

订单实体：
-订单
-订单项

付款实体：
-付款
-付款方式

识别属性：

客户实体属性：
-客户ID（主键）
-姓名
-电子邮件
-地址
-电话

产品实体属性：

-产品ID（主键）
-名称
-价格
-描述
-库存数量

订单实体属性：

-OrderID（主键）
-OrderDate
-TotalAmount
-Status（例如，待处理、已发货）

付款实体属性：

-PaymentID（主键）
-金额
-PaymentDate-
状态（例如，成功，待定）

定义关系：

客户订单关系：
- 一个客户可以下多个订单（一对多）。
- 在订单实体中添加一个引用 CustomerID 的外键。

订单-订单项关系：
- 一个订单可以有多个订单项，并且每个订单项只属于一个订单（一对多）。
- 在订单项实体中添加引用 OrderID 的外键。

产品-订单项关系：
-一个产品可以包含在多个订单项中，并且每个订单项与一个产品相关联（多对一）。-
在订单项实体中添加引用产品 ID 的外键。

客户付款关系：
- 一个客户可以进行多次付款（一对多）。
- 在付款实体中添加一个引用 CustomerID 的外键。

基数：

客户-订单基数：
一个客户可以下多个订单，但每个订单都由一个客户下达。
订单-订单项基数：
一个订单可以包含多个订单项，但每个订单项都属于一个订单。
产品-订单项基数：
一个产品可以包含在多个订单项中，但每个订单项都与一个产品关联。
客户-付款基数：
一个客户可以进行多次付款，但每次付款都由一个客户进行。

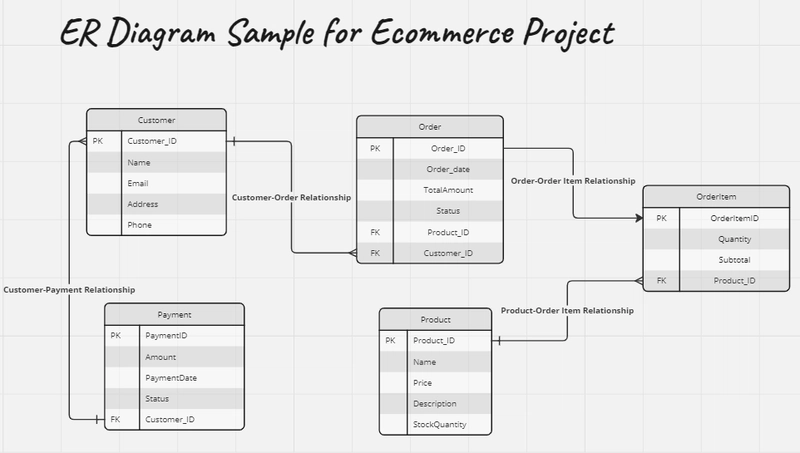

最终 ERD

实体关系模型
