使用 Vue 和 D3 进行数据可视化：数星星（第 2 部分）

您可以在此处找到本文的第一部分。

如果你跳过了第 1 部分，这里是开始的代码 😉

我们要建造什么？

在本文中，我们将使用 D3 数据缩放功能改进我们的星型示例。缩放函数是 JavaScript 函数，其功能如下：

接受输入（通常是数字、日期或类别）并
返回一个值（例如坐标、颜色、长度或半径）。

它们通常用于将map数据值转换（或）为可视变量（例如位置、长度和颜色）。这样，我们可以快速将任何初始数据集“绘制”为 SVG。

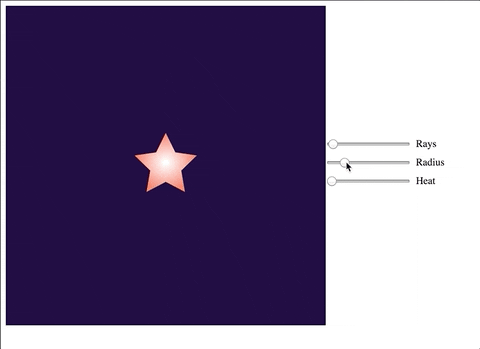

因此，我们将把星星的“视觉效果”映射到具体的数据值。在文章的结尾，我们的星星看起来会是这样的：

缩放星半径

第一个显而易见的问题是：为什么我们需要缩放半径？我们不能像上一篇文章中对射线那样，直接使用不经过缩放的值吗？

原因是我们希望限制星形的外半径，而输入数据值的变化范围却很大。D3 会计算比例，并按比例缩放星形半径。

第一次迭代中，假设输入值从 10 到 1000，但我们希望显示一个最大半径为 250px 的星星。为了执行计算，我们将使用 D3scaleLinear方法。

scaleLinear根据指定的定义域和值域构建一个新的连续比例尺。每个值域值 y 可以表示为定义域值 x 的函数：y = mx + b。（D3 Wiki）

首先，让我们删除硬编码outerRadius，data并创建一个新computed属性来计算它。相反，我们将向radius数据添加一个属性；它将作为我们的输入值。

data() {
  return {
    radius: 300,
    rays: 8,
  };
},
computed: {
  outerRadius() {
    return this.radius
  },
  ...
},

所以，目前outerRadius只返回我们输入的内容radius。现在，让我们添加一些缩放比例！首先，我们需要scaleLinear从 D3 导入方法：

import { lineRadial } from 'd3-shape';
import { scaleLinear } from 'd3-scale';

我们需要使用scaleLinear方法定义一个缩放函数，然后我们需要使用输入radius作为参数来调用该函数：

computed: {
  outerRadius() {
    const scale = scaleLinear()
      .domain([10, 1000])
      .range([5, 250]);

    return this.radius
  },
  ...
},

这里发生了什么？我们提供了一个domain，scaleLinear它是我们输入值将要变化的范围。至于range，它就是我们作为所拥有的output：我们期望我们的outerRadius会在 5px 到 250px 的范围内变化。

现在我们可以传递radius给scale函数：

computed: {
  outerRadius() {
  const scale = scaleLinear()
    .domain([10, 1000])
    .range([5, 250]);

  return scale(this.radius)
  },
  ...
},

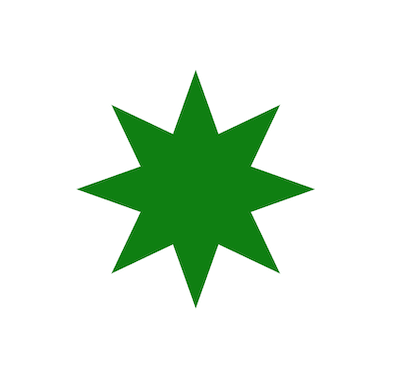

结果，我们将得到如下结果：

。

尝试将radius属性更改为 500 或 1000，您将看到星星的大小如何增长。

现在，类似于射线，让我们添加一个输入来动态更改星形半径。在我们的中template，让我们添加

<div class="range-input">
  <label for="radius">Radius</label>
  <input name="radius" type="range" min="10" max="1000" v-model="radius" />
</div>

这样，我们就将radius数据属性绑定到了输入字段值。

。

设计应用程序

现在我们可以改变恒星的半径和射线量，但它仍然保持着暗绿色。如果我们能改进一下呢？如果我们的恒星是一颗真正的恒星，它的颜色会根据温度成比例地从红色变为蓝色。我们能创建一个能实现同样效果的刻度尺吗？有了 D3，答案显而易见😊。

但在开始之前，我们先来设计一下应用程序的样式。首先，我们将滑块移动到图片的右侧。为此，我们需要稍微修改一下模板：

<template>
  <section class="wrapper">
    <svg width="500" height="500">
      <path
        class="radial"
        :d="radialData"
        transform="translate(250, 250)"
        fill="green"
      ></path>
    </svg>
    <aside>
      <div class="range-input">
        <input name="rays" type="range" min="4" max="60" v-model="rays" />
        <label for="rays">Rays</label>
      </div>
      <div class="range-input">
        <input
          name="radius"
          type="range"
          min="10"
          max="1000"
          v-model="radius"
        />
        <label for="radius">Radius</label>
      </div>
    </aside>
  </section>
</template>

让我们为该style部分添加一些样式：

<style lang="scss">
  .wrapper {
    display: flex;
    align-items: center;
  }
  aside {
    padding-left: 20px;

    .range-input {
      display: flex;
      align-items: center;
      margin-bottom: 10px;
      input {
        margin-right: 10px;
      }
    }
  }
</style>

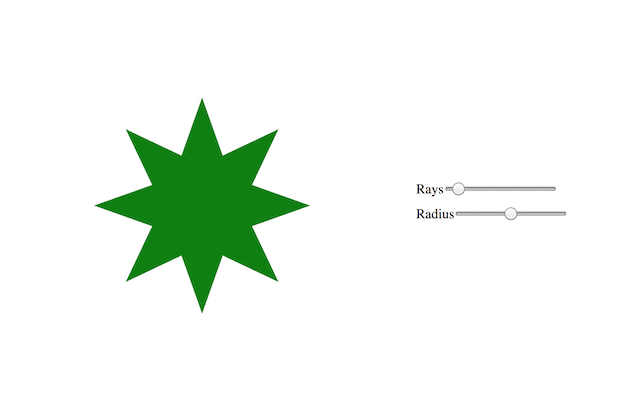

现在我们的应用程序看起来更加结构化：

。

另外，我们希望我们的星星颜色更浅一些，就像……嗯，像真正的星星一样！我们先用深蓝色的矩形给它加上深色背景，然后暂时把星星的颜色改成白色。

<svg width="500" height="500">
  <rect width="100%" height="100%" fill="#0e0432" />
  <path
    class="radial"
    :d="radialData"
    transform="translate(250, 250)"
    fill="white"
  ></path>
</svg>

现在我们可以玩改变星星颜色的游戏了！

创建星星颜色的自定义比例

虽然 D3内置了颜色插值器，但我们想构建一个简单的。我们将接受 0 到 100 之间的输入值，并分别定义 0、25、50、75 和 100 分的颜色。D3 足够智能，可以为介于 0 和 100 分之间的值插入颜色。

第一步，让我们创建一个新data属性 -heat并将其设置为 5：

data() {
  return {
    radius: 300,
    rays: 8,
    heat: 5,
  };
},

接下来，让我们创建一个computed用于星星颜色计算的新属性：

starColor() {
  return this.heat
},

最后我们准备创建一个新的量表：

starColor() {
  const myColor = scaleLinear()
    .domain([0, 25, 50, 75, 100])
    .range(['#ff7665', '#ffb469', '#ffe876', '#fff', '#99cdff']);
  return myColor(this.heat);
},

现在，我们已经准备好将星形颜色添加到 SVGpath fill属性中，而不是静态white颜色。让我们在那里创建一个动态绑定：

<path
  class="radial"
  :d="radialData"
  transform="translate(250, 250)"
  :fill="starColor"
></path>

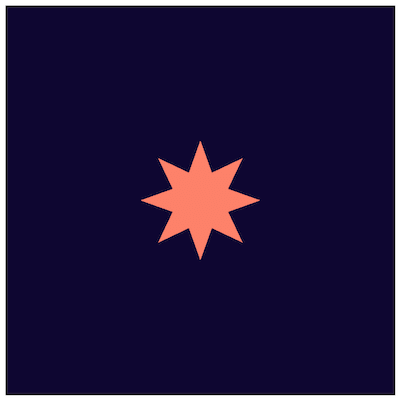

我们的星星变了颜色！

。

我们尝试将heat数据属性改为 90，星星就会变成浅蓝色。为了看起来更美观，我们可以创建一个从白色到当前星星颜色的渐变色：

<svg width="500" height="500">
  <defs>
    <radialGradient id="starGradient">
      <stop offset="2%" stop-color="white" />
      <stop offset="95%" :stop-color="starColor" />
    </radialGradient>
  </defs>
  ...
</svg>

现在我们可以用渐变色来填充星星，而不是纯色：

<svg width="500" height="500">
  <defs>
    <radialGradient id="starGradient">
      <stop offset="2%" stop-color="white" />
      <stop offset="95%" :stop-color="starColor" />
    </radialGradient>
  </defs>
  <rect width="100%" height="100%" fill="#0e0432" />
  <path
    class="radial"
    :d="radialData"
    transform="translate(250, 250)"
    fill="url(#starGradient)"
  ></path>
</svg>

现在我们的明星看起来真的很好看：

剩下的最后一件事是添加与之前射线和半径相同的输入滑块：

<div class="range-input">
  <input name="heat" type="range" min="0" max="100" v-model="heat" />
  <label for="heat">Heat</label>
</div>

好了，我们准备开始吧！你可以在这里找到图表组件的最终代码。

下一步是什么？

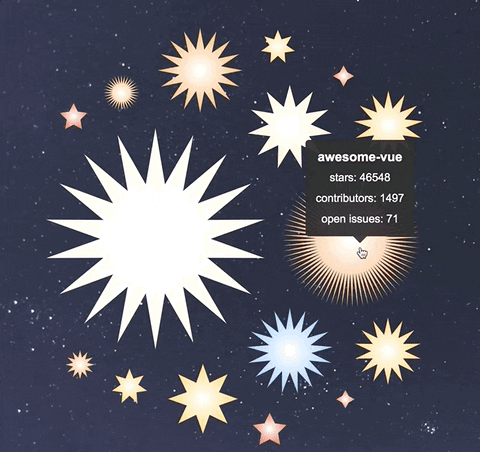

在第三部分中，我们将创建整个星座，而不是单颗星星！并且我们将可视化一个真实的 Vue 仓库数据集：
