Kubernetes 101，第八部分，网络基础知识

到目前为止，我们已经了解了 Kubernetes 中的主要工作负载对象。

这些对象使我们能够在集群中有效地运行和管理多个应用程序。此外，我们还可以从各种部署策略中获益，创建有状态应用程序，以及执行和调度作业。

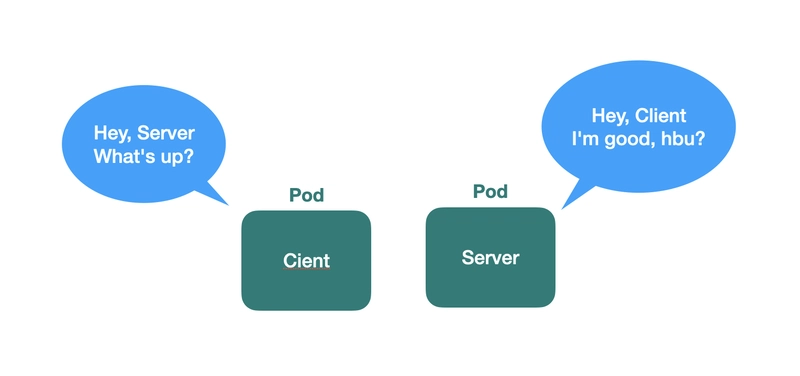

为了协同运行，集群内的应用程序（Pod）依赖于彼此之间的通信。

让我们创建一个名为server的 Pod ，在其中运行一个 NGINX 服务器：



$ kubectl run server --image=nginx
pod/server created

🔵 Pod 的内部 IP

与互联网上的一切一样，Kubernetes 集群中的 Pod 被分配了内部 IP 地址，从而可以使用这些 IP 在它们之间进行通信。



$ kubectl describe pod/server | grep IP
172.17.0.5

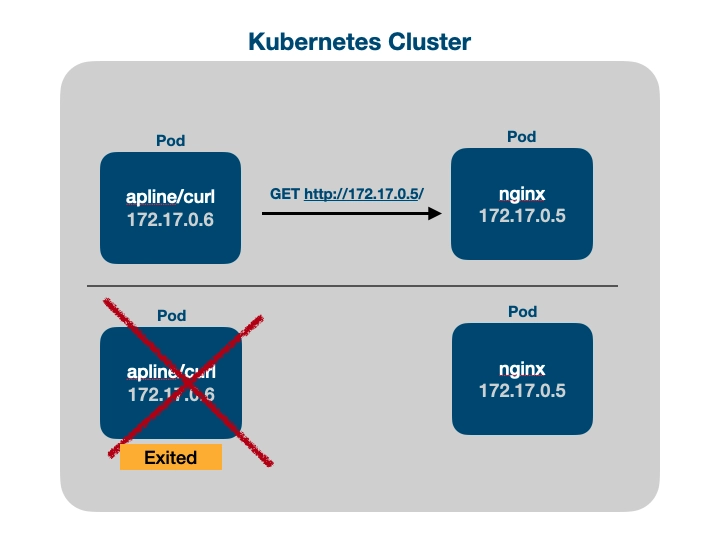

现在，让我们启动一个名为client的新 Pod ，它执行curl与服务器通信的命令，然后终止。



$ kubectl run client \
    --image=alpine/curl \
    -it \
    --rm \
    --restart=Never \
    --command \
    -- curl http://172.17.0.5/

我们正在使用图像alpine/curl，因此无需安装curl命令
该命令curl执行并向服务器 Pod 的 80 端口（HTTP）发出 HTTP 请求
完成curl命令后，要求 Pod不要重新启动，否则 Kubernetes 将执行不断重启

输出如下：



<!DOCTYPE html>
<html>
...
<body>
<h1>Welcome to nginx!</h1>
...

...进而：



pod "client" deleted

那真是太好了，嗯？

🤔

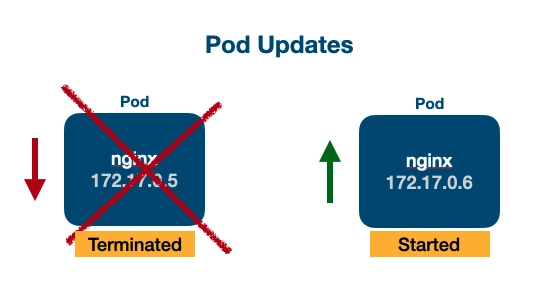

Pod 与容器类似，被设计为短暂的。每当 Deployment 或其他控制器重新启动 Pod 时，都无法保证新的 Pod 会收到与之前相同的 IP 地址。

Pod 应该通过提供更可靠的内部 IP 地址的Kubernetes对象相互通信，而不是依赖于单个 Pod IP 地址的短暂性。

是的，我们正在谈论服务。

🔵 服务

通过将 Pod 放置在服务“后面”，其他 Pod 可以使用服务的 IP 地址而不是单个 Pod IP 地址与它们通信。



$ kubectl expose pod server \
    --name=server \
    --type=ClusterIP \
    --port=80 \
    --target-port=80

service/server exposed

该kubectl expose命令需要以下参数：

name服务的
type服务的ip 地址，默认类型为ClusterIP。其他类型将在本文后面讨论。
port服务将监听的
target-port服务将向其转发消息的Pod

让我们检查一下服务IP地址：



$ kubectl get svc

NAME         TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)   AGE
server       ClusterIP   10.43.205.0   <none>        80/TCP    7s

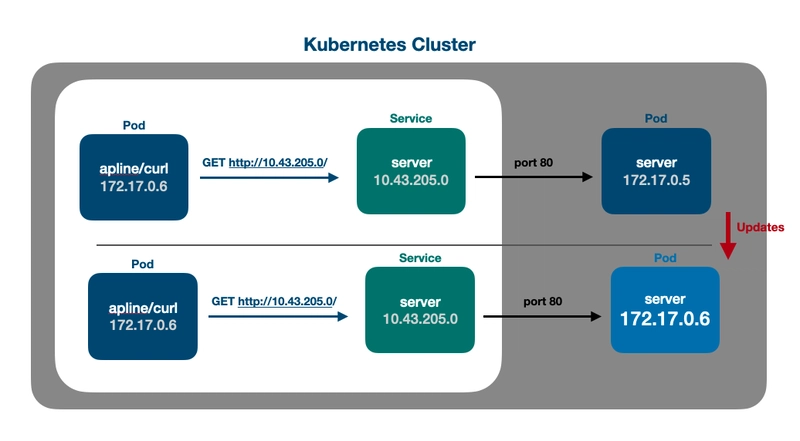

在 Kubernetes 中公开服务时获取的CLUSTER -IP应用于通信。与单个 Pod IP（由于其短暂性，可能会频繁更改）相比，CLUSTER-IP 提供了更可靠、更稳定的 IP 地址。

⚠️
除非您使用手动删除服务，否则创建新服务将导致分配的CLUSTER-IPkubectl delete发生变化。

现在，从客户端 Pod，让我们运行curl命令10.42.205.0，这是服务的 IP 地址：



$ kubectl run client \
    --image=alpine/curl \
    -it \
    --rm \
    --restart=Never \
    --command \
    -- curl http://10.43.205.0/

输出：



<!DOCTYPE html>
<html>
...
<body>
<h1>Welcome to nginx!</h1>
...

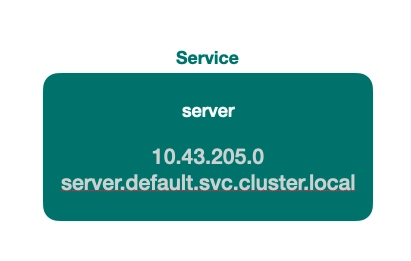

👉 服务 DNS

Kubernetes 为每个 Service 提供了一个内部 DNS 表，使我们能够使用固定名称而不是 IP 地址。通过利用此 DNS 解析，Service 可以有效地将消息转发到底层 Pod。

服务地址的模式由以下方式指定：



[service-name].[namespace].svc.cluster.local

让我们更新示例如下：



$ curl http://server.default.svc.cluster.local/

<!DOCTYPE html>
<html>
...
<body>
<h1>Welcome to nginx!</h1>
...

超级棒耶！

🤔
在某些情况下，我们可能需要从 Kubernetes 节点本身的任意端口访问服务。

此访问允许通过指定端口与节点进行通信，然后将其转发给服务。

反过来，服务将消息转发给与其关联的底层 Pod。

这使得可以通过节点的端口转发机制从集群外部访问服务。

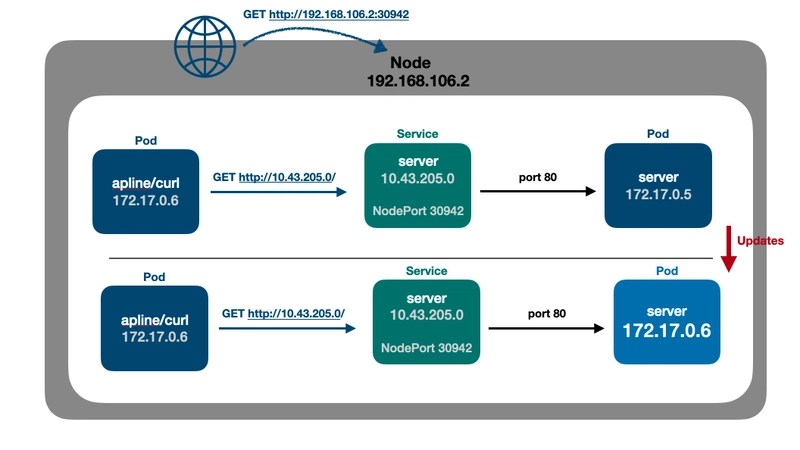

👉 服务 NodePort

这种类型的 Kubernetes 服务被分配一个内部集群 IP，此外，在集群中的每个节点上打开一个范围内的端口。30000-32767

例如，让我们考虑一个场景，我们的服务配置为公开节点端口32420，并且我们有一个由 4 个节点组成的集群：

10.40.50.1
10.40.50.2
10.40.50.3
10.40.50.4

该服务确保在所有节点上打开相同的端口（本例中为 32420），并且指向该端口的任何流量都将转发到该服务，然后再转发到底层 Pod。

你说得对，Kubernetes 中的服务就像负载均衡器一样！



$ kubectl expose pod server \
    --name=server \
    --type=NodePort \
    --port=80 \
    --target-port=80

然后，让我们获取已打开的端口，在本例中为端口30942：



$ kubectl get svc

NAME         TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)        AGE
server       NodePort    10.43.23.47   <none>        80:30942/TCP   103s

免责声明：

以下命令可能不适用于你的环境，因为这取决于你运行 Kubernetes 集群的位置。我使用的是 OSX 上的 colima。

让我们获取节点名称：



$ kubectl get nodes

NAME     STATUS   ROLES                  AGE    VERSION
colima   Ready    control-plane,master   111m   v1.25.0+k3s1

然后，我们来找出 Node 的 IP 地址。由于我是在本地使用的，所以这是我的“虚拟机” IP：



$ kubectl describe node colima | grep InternalIP
192.168.106.2

curl现在，我们可以直接对节点 IP 和端口执行：



$ kubectl run ...
    ...
    curl http://192.168.106.2:30942/

<!DOCTYPE html>
<html>
...
<body>
<h1>Welcome to nginx!</h1>
...

👉 访问多个节点 IP

手动访问每个节点 IP 可能非常繁琐且容易出错。为了简化此过程，我们可以在集群前引入一个“代理”。

有多种解决方案可用，NGINX就是其中之一。在深入研究 Kubernetes 特定的解决方案之前，让我们先探索一下集群外使用 NGINX 的潜在方案。

一旦我们理解了这一点，我们就可以继续利用 Kubernetes 提供的功能。

👉 困难的方法，NGINX 反向代理

一点免责声明：

我不会详细介绍 NGINX 功能，您可以随时查看 NGINX 文档。

也就是说，让我们配置我们的站点配置，名为“acme.conf”：



server {
  listen       80;
  listen  [::]:80;
  server_name  localhost;

  location / {
    proxy_set_header  X-Real-IP  $remote_addr;
    proxy_set_header  X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header Host $http_host;
    proxy_set_header X-Forwarded-Proto $scheme;
    proxy_redirect off;
    proxy_pass http://192.168.106.2:30942;
  }
}

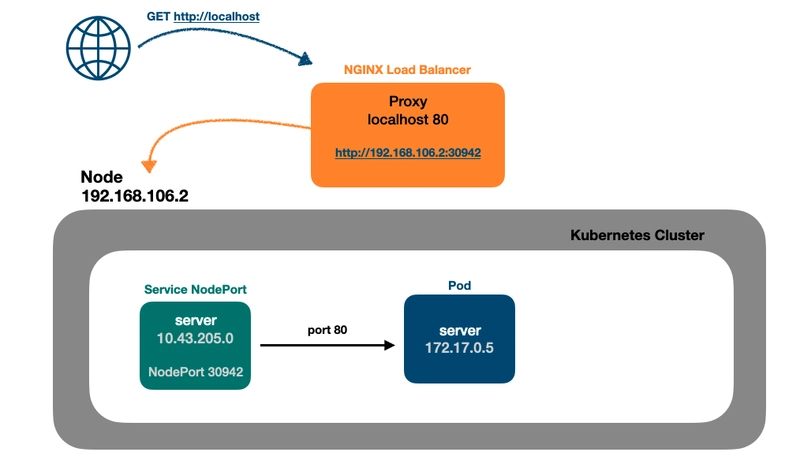

请注意，我们的NGINX 负载均衡器将把消息代理到节点 IP 和端口，在 NGINX 术语中我们将其称为“后端”。

如果我们想要添加更多的 Kubernetes 节点，我们可以根据需要灵活地添加任意数量的“后端”。

是时候启动 NGINX 容器了，它将使用host网络并为我们的站点配置获取一个挂载卷：



$ docker run -d --rm \
    --name nginx-lb \
    --net=host \
    -v $(pwd)/acme.conf:/etc/nginx/conf.d/acme.conf \
    nginx

现在，我们可以使用curl来访问localhostNGINX，因为 NGINX 将代理到我们集群中的每个节点（站点）：



$ curl localhost

<!DOCTYPE html>
<html>
...
<body>
<h1>Welcome to nginx!</h1>
...

然而，在 Kubernetes 这样的云原生环境中管理单独的代理并不理想。

幸运的是，Kubernetes 提供了一个更原生的解决方案：Service 类型的LoadBalancer。

👉 服务负载均衡器

在提供负载均衡器支持的云提供商上， Kubernetes 中的LoadBalancer服务类型将自动向底层提供商请求负载均衡器。

此设置为我们的服务提供了单一入口点，负载均衡器将负责在每个节点上打开必要的端口，确保高效的流量路由。

在我的开发环境中，colima带来了一个虚拟集成负载均衡器，它将把我的“localhost”暴露给底层服务。

创建服务：



$ kubectl expose pod server \
    --name=server \
    --type=LoadBalancer \
    --port=80 \
    --target-port=80

因此，我们可以确认，在 Kubernetes 中使用 LoadBalancer 服务类型时，该服务将被分配一个用于内部通信的集群 IP 和一个用于外部访问的节点端口：



$ kubectl get svc

server       LoadBalancer   10.43.168.46   192.168.106.2   80:31995/TCP   79s

我们可以 curl 到集群 IP、节点以及本地主机：



# Cluster IP, from internal resources such as Pods
$ curl http://10.43.168.46/

# NodePort, from external host
$ curl http://192.168.106.2:31995/

# LoadBalancer, from external host
$ curl localhost

这三个curl命令将得到相同的输出：



<!DOCTYPE html>
<html>
...
<body>
<h1>Welcome to nginx!</h1>
...

👉 使用 Service LoadBalancer 的局限性

但是，了解在 Kubernetes 中使用服务作为负载均衡器的一些限制非常重要。

让我们创建另一个名为的 Pod other-server：



$ kubectl run other-server --image=nginx

现在，将其公开other-server为服务负载均衡器：



$ kubectl expose pod other-server \
    --name=other-server \
    --type=LoadBalancer \
    --port=80 \
    --target-port=80

然后，检查服务：



$ kubectl get svc

NAME           TYPE           CLUSTER-IP     EXTERNAL-IP     PORT(S)        AGE
server         LoadBalancer   10.43.168.46   192.168.106.2   80:31995/TCP   15m
other-server   LoadBalancer   10.43.43.51    <pending>       80:32344/TCP   52s

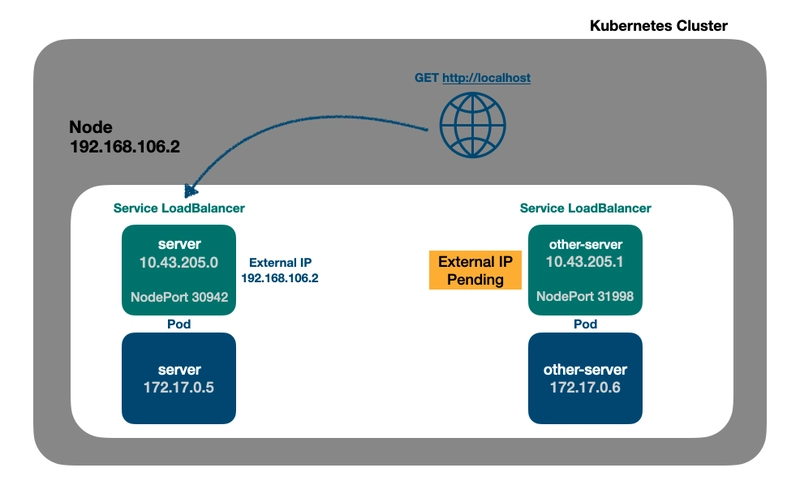

请注意，other-server服务负载均衡器不会获取外部 IP。这是因为该localhost地址已可供先前调用的服务使用server。

因此，我们的other-server服务：

可以curl到集群IP
可以 curl 到节点中的端口
无法 curl 到本地主机

简而言之，Service LoadBalancers 的局限性可以描述如下：

云提供商依赖性：由于它依赖于底层云提供商的负载平衡功能，因此可能并非在所有云环境中都可用或受支持。
协议支持有限：LoadBalancer 服务通常支持 TCP 和 UDP 协议。其他协议（例如 SCTP 或 WebSocket）的支持情况可能因云提供商和 Kubernetes 版本而异。
昂贵的成本：利用云提供商的外部负载均衡器可能会涉及额外的成本，因为一些提供商会对负载均衡器的使用收费。

...等等。

👉 让我们重新启用 NGINX

让我们回顾一下我们提出的使用 NGINX 的解决方案，这是一个开源解决方案，不依赖于任何特定的云提供商。然而，需要注意的是，我们的解决方案将 NGINX 置于集群之外，作为一个独立的组件运行。

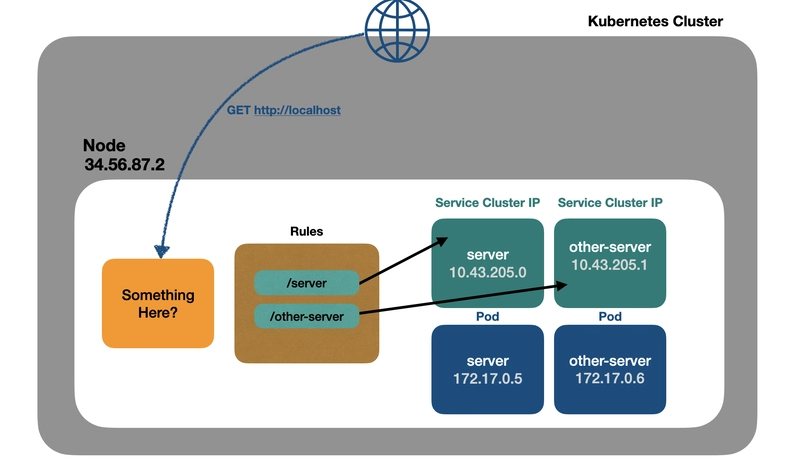

那么，将 NGINX 纳入集群怎么样？这将涉及将 NGINX 部署为 Kubernetes 集群的一部分，并提供类似如下的架构：

NGINX 将充当集群内的“控制器”，负责在每个节点上打开端口并接收消息。
某种类似于NGINX 站点配置的“规则表”将用于将消息从 NGINX 转发到适当的内部服务（ClusterIP）。

输入入口控制器。

🔵 Ingress 控制器

Kubernetes 允许使用自定义资源定义 (CRD) 创建新的控制器，从而将功能扩展到基本工作负载控制器之外。

必须在集群中安装Ingress Controller才能提供像 NGINX 这样的代理功能。

幸运的是，有一个名为NGINX Ingress Controller的控制器，它是开源的并且被广泛使用。

它可以通过多种方式安装，包括通过kubectl：



$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.1.0/deploy/static/provider/cloud/deploy.yaml

让我们检查一下在命名空间中创建的 Pod ingress-nginx：



$ kubectl get pods -n ingress-nginx

NAME                                       READY   STATUS      RESTARTS        AGE
ingress-nginx-admission-create-cvw5d       0/1     Completed   0               44h
ingress-nginx-admission-patch-nhhtr        0/1     Completed   1               44h
ingress-nginx-controller-8d8d76dd7-949dc   1/1     Running     1 (6h45m ago)   44h

如果我们深入研究 Pod 的ingress-nginx-controller-8d8d76dd7-949dc详细信息，我们会发现它正在运行一个 NGINX 服务器！

另外，通过检查命名空间中的服务ingress-nginx：



$ kubectl get svc -n ingress-nginx

NAME                                 TYPE           CLUSTER-IP     EXTERNAL-IP     PORT(S)                      AGE
ingress-nginx-controller-admission   ClusterIP      10.43.26.101   <none>          443/TCP                      44h
ingress-nginx-controller             LoadBalancer   10.43.119.0    192.168.106.2   80:30834/TCP,443:31247/TCP   44h

我们可以看到我们有一个名为的 Service LoadBalancer，ingress-nginx-controller它将仅路由到入口控制器 Pod。

非常棒，嗯？

是时候应用 NGINX Ingress Controller 将用来将消息转发到我们的底层服务的规则了。

是的，我们来了解一下 Ingress。

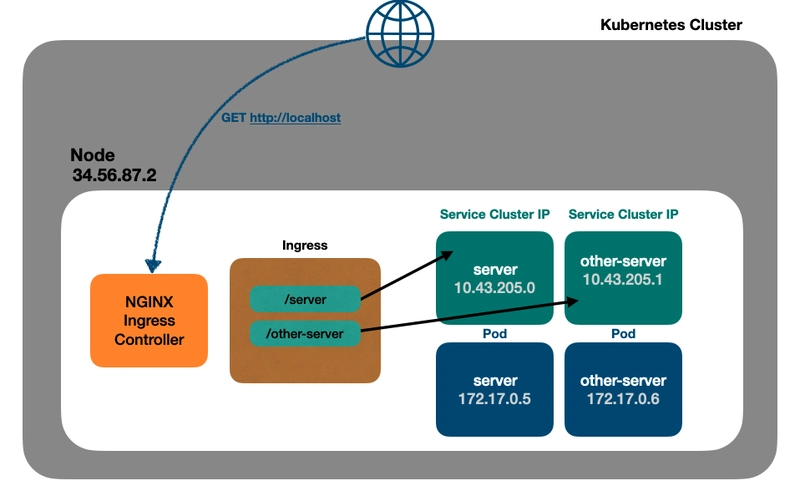

👉 Ingress 对象

总之，Ingress 是一个与 Ingress Controller（例如 NGINX 或任何其他控制器）相关联的 Kubernetes 对象。

它支持将各种特定于控制器的功能应用于后端服务，提供一种管理外部访问和在 Kubernetes 集群内应用路由、负载平衡和其他功能的方法。

让我们创建一个IngressClass代表我们的 IngressController：



apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: my-ingress-class
spec:
  controller: k8s.io/ingress-nginx

然后，我们创建一个Ingress与适当的IngressClass后端服务关联的对象并将一组规则应用于后端服务。

这些规则定义了路由和访问服务的所需行为和配置，在本例中使用路径。



apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: server-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  ingressClassName: my-ingress-class
  rules:
    - host: localhost
      http:
        paths:
          - path: /server
            pathType: Prefix
            backend:
              service:
                name: server
                port:
                  number: 80
          - path: /other-server
            pathType: Prefix
            backend:
              service:
                name: other-server
                port:
                  number: 80

现在，我们可以使用curl作为localhost端点，因为入口控制器（在本例中为 NGINX）配置为处理不同的路径。

然后，NGINX 会将请求转发到各自的内部服务，然后再将请求转发到为请求的应用程序或服务提供服务的底层 Pod。

这使我们能够使用指定的路径轻松测试和访问集群内的不同服务。



$ curl localhost/server
$ curl localhost/other-server

耶！

👉 关于云中的入口控制器的说明

请注意，在云环境中使用 Ingress Controller 时，将配置负载均衡器。

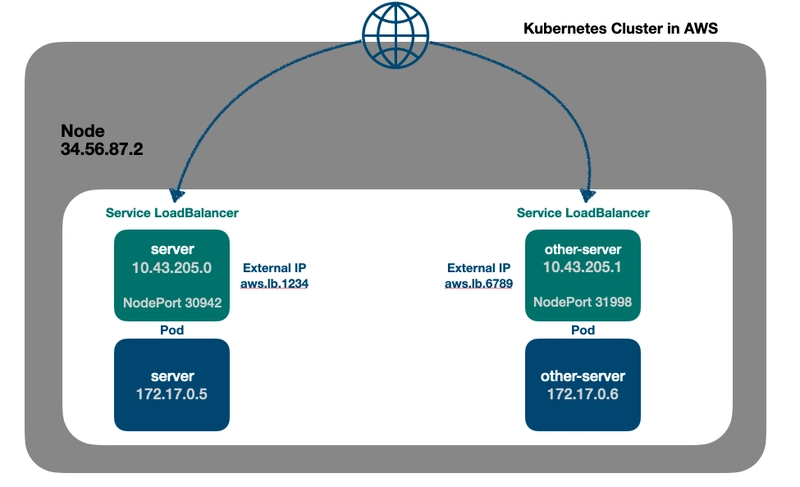

但是，与LoadBalancer 类型的服务（其中每个服务都有自己专用的负载均衡器）不同，当使用 Ingress Controller 时，通常只会创建一个云负载均衡器，因为会自动创建一个服务 LoadBalancer。

此共享负载均衡器将处理Ingress配置中定义的多个后端服务的路由和负载均衡。这种方法有助于优化资源利用率，并减少为每个服务管理单独的负载均衡器的开销。

总结

在本指南中，我们探讨了Kubernetes 中的网络基础知识。

我们介绍了 Pod 及其内部 IP 地址、不同类型的服务的基本概念，并讨论了某些限制。我们还探讨了Ingress 控制器如何解决这些限制。

在接下来的文章中，我们将继续深入探讨 Kubernetes 的基础方面。

请继续关注有关 Kubernetes 基础知识的更多深刻内容！

参考

Kubernetes 服务
 Kubernetes Ingress
入口控制器
 NGINX 文档
 NGINX 入口控制器 Docker 镜像
