CI/CD DevOps 流水线项目：在 Kubernetes 上部署 Java 应用程序

项目横幅

介绍

在当今快节奏的软件开发环境中，对于追求敏捷性、效率和高质量软件交付的组织而言，实施 DevOps 实践至关重要。本项目演示了如何使用Jenkins实现强大的持续集成/持续部署 (CI/CD)流水线，从而实现从开发到部署的整个软件生命周期的自动化。

建筑学

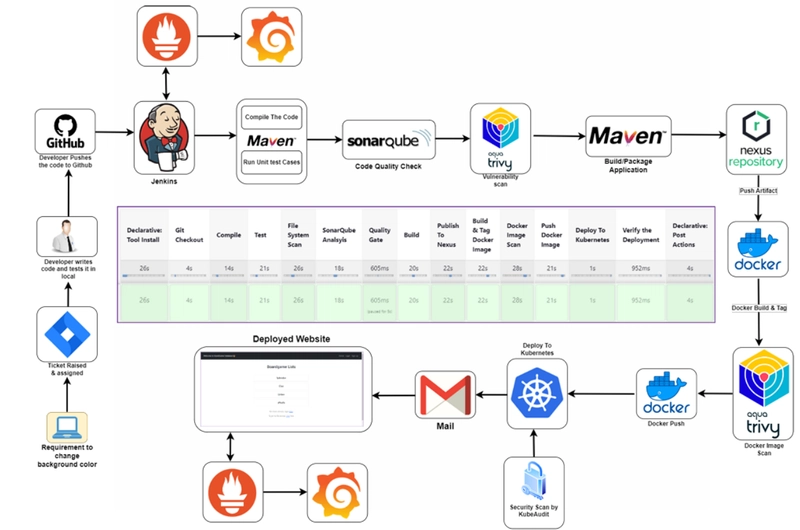

CI/CD 架构

目标

该项目的主要目标是实现软件交付自动化，提高速度、可靠性和效率，同时最大限度地减少人工干预。主要目标包括：

  • 自动化 CI/CD 管道：实施基于 Jenkins 的无缝 CI/CD 管道，以简化构建、测试和部署流程。
  • DevOps 工具的集成：利用Maven、SonarQube、Trivy、Nexus Repository、Docker、Kubernetes、Prometheus 和 Grafana实现端到端自动化。
  • 代码质量和安全：通过静态代码分析（SonarQube）和安全漏洞扫描（Trivy）提高软件质量。
  • 可扩展部署：确保Kubernetes 集群上的部署可靠、可扩展且负载均衡。
  • 自动通知：启用构建和部署状态的电子邮件警报。
  • 强大的监控和警报：实施Prometheus 和 Grafana进行实时系统健康监控和性能分析。

使用的工具和技术

工具 目的
詹金斯 CI/CD 管道编排
Maven 构建自动化和依赖管理
SonarQube 静态代码分析以确保质量
琐事 Docker镜像漏洞扫描
Nexus 存储库 工件管理和版本控制
Docker 容器化以实现一致性和可移植性
Kubernetes 可扩展部署的容器编排
Gmail 集成 构建和部署更新的电子邮件通知
普罗米修斯和格拉法纳 系统指标的监控和可视化
AWS EC2 基础设施配置和托管

基础设施设置：AWS 上的虚拟机

为了支持此管道，AWS EC2 实例已为各种 DevOps 工具进行了配置：

🔹 Kubernetes 主节点：管理集群状态、调度和协调。🔹

Kubernetes工作节点（2） ：托管和执行容器化应用程序。🔹

SonarQube服务器：执行静态代码分析以确保代码质量。🔹 Nexus 存储库管理器：管理构建工件、依赖项和 Docker 镜像。🔹 Jenkins 服务器 ：协调 CI/CD 流程并集成 DevOps 工具。🔹监控服务器 ：运行Prometheus 和 Grafana进行实时系统监控。





每个实例都配置了必要的 CPU、内存和存储资源。我们采用了访问控制和网络配置等安全最佳实践来保护基础设施。

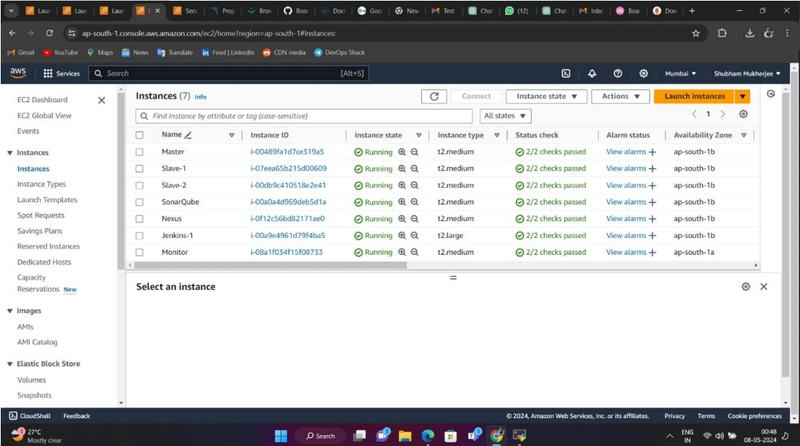

EC2实例：

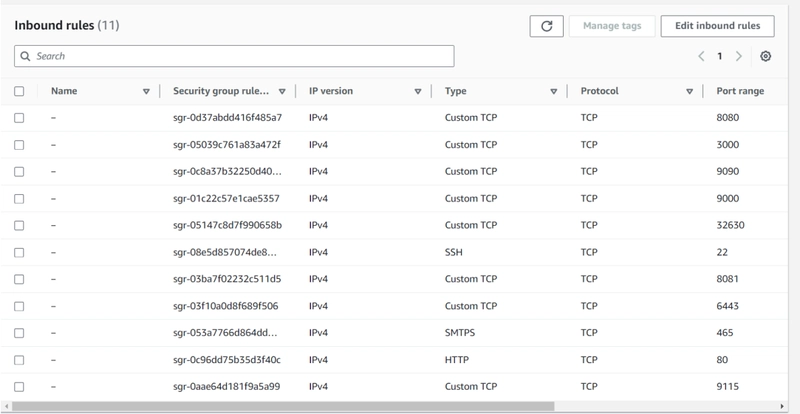

安全组：

使用 Kubeadm 设置 Kubernetes 集群

先决条件

  • 具有sudo 权限的Ubuntu 操作系统（Xenial 或更高版本）
  • t2.medium实例类型或更高版本
  • 互联网接入
  • 确保所有 AWS 实例都位于同一安全组中
  • 打开端口 6443以允许工作节点加入集群

1️⃣ 准备 Kubernetes 安装节点

在Master 节点和 Worker 节点上分别运行以下命令：

# Disable swap
sudo swapoff -a
Enter fullscreen mode Exit fullscreen mode

加载所需的内核模块：

cat <<EOF | sudo tee /etc/modules-load.d/k8s.conf
overlay
br_netfilter
EOF

sudo modprobe overlay
sudo modprobe br_netfilter
Enter fullscreen mode Exit fullscreen mode

设置sysctl参数：

cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward = 1
EOF

sudo sysctl --system
Enter fullscreen mode Exit fullscreen mode

2️⃣ 安装 CRI-O 运行时

sudo apt-get update -y
sudo apt-get install -y software-properties-common curl apt-transport-https ca-certificates gpg

sudo curl -fsSL https://pkgs.k8s.io/addons:/crio:/prerelease:/main/deb/Release.key | sudo gpg --dearmor -o /etc/apt/keyrings/cri-o-apt-keyring.gpg

echo "deb [signed-by=/etc/apt/keyrings/cri-o-apt-keyring.gpg] https://pkgs.k8s.io/addons:/cri-o:/prerelease:/main/deb/ /" | sudo tee /etc/apt/sources.list.d/cri-o.list

sudo apt-get update -y
sudo apt-get install -y cri-o
sudo systemctl enable crio --now
Enter fullscreen mode Exit fullscreen mode

3️⃣ 安装 Kubernetes 软件包

curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.29/deb/Release.key | sudo gpg --dearmor -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg

echo 'deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.29/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list

sudo apt-get update -y
sudo apt-get install -y kubelet=1.29.0-* kubectl=1.29.0-* kubeadm=1.29.0-*
Enter fullscreen mode Exit fullscreen mode

4️⃣ 在主节点上初始化 Kubernetes 集群

sudo kubeadm config images pull
sudo kubeadm init

mkdir -p "$HOME"/.kube
sudo cp -i /etc/kubernetes/admin.conf "$HOME"/.kube/config
sudo chown "$(id -u)":"$(id -g)" "$HOME"/.kube/config
Enter fullscreen mode Exit fullscreen mode

安装Calico作为网络插件：

kubectl apply -f https://raw.githubusercontent.com/projectcalico/calico/v3.26.0/manifests/calico.yaml
Enter fullscreen mode Exit fullscreen mode

检索工作节点的加入命令：

kubeadm token create --print-join-command
Enter fullscreen mode Exit fullscreen mode

5️⃣ 加入工作节点

运行从主节点获取的加入命令：

sudo kubeadm join <master-ip>:6443 --token <your-token> --discovery-token-ca-cert-hash sha256:<hash> --v=5
Enter fullscreen mode Exit fullscreen mode

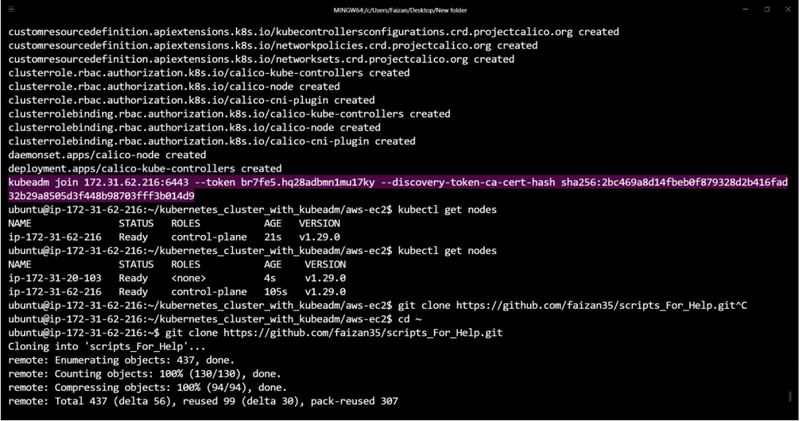

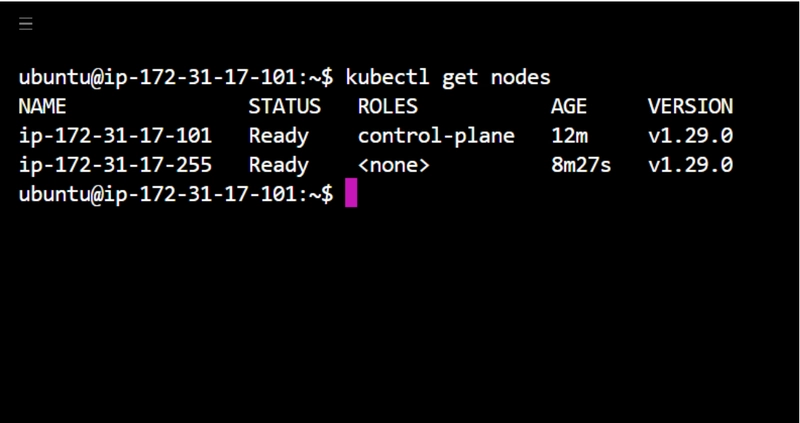

在主节点上验证集群状态：

kubectl get nodes
Enter fullscreen mode Exit fullscreen mode

设置 DevOps 工具

Jenkins 安装

sudo apt install openjdk-17-jre-headless -y
wget -O /usr/share/keyrings/jenkins-keyring.asc https://pkg.jenkins.io/debian-stable/jenkins.io-2023.key
echo "deb [signed-by=/usr/share/keyrings/jenkins-keyring.asc] https://pkg.jenkins.io/debian-stable binary/" | sudo tee /etc/apt/sources.list.d/jenkins.list
sudo apt-get update
sudo apt-get install jenkins -y
Enter fullscreen mode Exit fullscreen mode

Docker 安装

sudo apt-get update
sudo apt-get install -y ca-certificates curl

sudo curl -fsSL https://download.docker.com/linux/ubuntu/gpg -o /etc/apt/keyrings/docker.asc
sudo chmod a+r /etc/apt/keyrings/docker.asc

echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/ubuntu $(. /etc/os-release && echo "$VERSION_CODENAME") stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

sudo apt-get update
sudo apt-get install -y docker-ce docker-ce-cli containerd.io
Enter fullscreen mode Exit fullscreen mode

Nexus 存储库设置

docker run -d --name nexus -p 8081:8081 sonatype/nexus3:latest
Enter fullscreen mode Exit fullscreen mode

检索 Nexus管理员密码：

docker exec -it <container_id> cat /nexus-data/admin.password
Enter fullscreen mode Exit fullscreen mode

第 2 部分：设置私有 Git 存储库

按照以下步骤创建私有 Git 存储库，生成个人访问令牌，连接到存储库并安全地推送代码。

1.创建私有 Git 仓库

  • 登录您喜欢的 Git 托管平台（例如，GitHub、GitLab、Bitbucket）。
  • 导航到“存储库”部分。
  • 单击“新建存储库”并将其可见性设置为“私有”。
  • 复制存储库 URL 以供稍后使用。

2. 生成个人访问令牌（PAT）

  • 转到您的帐户设置。
  • 找到开发人员设置（GitHub）或访问令牌部分（GitLab、Bitbucket）。
  • 生成具有所需权限的新个人访问令牌 (PAT)，例如：
    • repo（用于完整存储库访问）
    • read:packages（如果访问包）
  • 复制并安全保存令牌，因为它不会再次显示。

3. 本地克隆存储库

  • 打开终端或 Git Bash。
  • 导航到您想要存储存储库的目录。
  • 运行以下命令，替换<repository_URL>为您的实际存储库链接：
  git clone <repository_URL>
Enter fullscreen mode Exit fullscreen mode
  • 导航到克隆的存储库文件夹：
  cd <repository_name>
Enter fullscreen mode Exit fullscreen mode

4. 将代码添加到存储库

  • 在存储库目录中移动或创建项目文件。

5. 暂存并提交变更

  • 暂存所有文件以供提交：
  git add .
Enter fullscreen mode Exit fullscreen mode
  • 使用有意义的消息提交阶段性变更：
  git commit -m "Initial commit: Added project files"
Enter fullscreen mode Exit fullscreen mode

6. 将更改推送到私有存储库

  • 将您的更改推送到远程存储库：
  git push
Enter fullscreen mode Exit fullscreen mode
  • 如果这是您第一次推送，请设置上游分支并推送：
  git push -u origin main
Enter fullscreen mode Exit fullscreen mode

main（如果适用，请用master或任何其他分支名称替换。）

7. 使用个人访问令牌进行身份验证

  • 当系统提示输入凭据时：
    • 用户名：输入您的 GitHub/GitLab/Bitbucket 用户名。
    • 密码：使用个人访问令牌 (PAT)代替您的密码。

8.验证推送

  • 转到您的 Git 托管平台并打开存储库。
  • 您应该会看到已提交的文件已成功上传。

第 3 部分：Jenkins 中的 CI/CD 设置

安装所需的 Jenkins 插件

在设置 CI/CD 管道之前，请安装以下 Jenkins 插件：

  1. Eclipse Temurin 安装程序

    • 使 Jenkins 能够安装和配置 Eclipse Temurin JDK（以前称为 AdoptOpenJDK）。
    • 转到Jenkins 仪表板 → 管理 Jenkins → 管理插件 → 可用选项卡。
    • 搜索Eclipse Temurin Installer，选择它，然后单击Install without restart。

  2. 管道 Maven 集成

    • 为 Jenkins Pipelines 添加 Maven 支持，允许在脚本中使用 Maven 命令。
    • 通过在插件管理器中搜索Pipeline Maven Integration来安装它。

  3. 配置文件提供程序

    • 允许在 Jenkins 中集中存储配置文件（属性、XML、JSON）。
    • 通过插件管理器安装。

  4. SonarQube 扫描仪

    • 集成 SonarQube 以便在构建期间进行代码质量和安全分析。
    • 在插件管理器中搜索SonarQube Scanner并安装它。

  5. Kubernetes CLI

    • 使 Jenkins 能够使用与 Kubernetes 集群进行交互kubectl。
    • 从插件管理器安装它。

  6. Kubernetes 插件

    • 允许 Jenkins 代理作为 Kubernetes pod 运行，实现动态扩展。
    • 通过插件管理器安装。

  7. Docker插件

    • 使 Jenkins 能够与 Docker 交互以构建和管理容器。
    • 从插件管理器安装它。

  8. Docker 管道插件

    • 通过构建、发布和管理 Docker 容器的步骤扩展 Jenkins Pipeline。
    • 通过插件管理器安装它。

安装后，在管理 Jenkins → 全局工具配置中配置这些插件，并在需要时设置凭据。

创建 Jenkins CI/CD 管道

安装插件后，在 Jenkins 中创建一个新的Pipeline作业并使用以下脚本：

Jenkinsfile：用于 Java 应用程序部署的 CI/CD 管道

pipeline {
    environment {
        SCANNER_HOME = tool 'sonar-scanner'
    }
    tools {
        jdk 'jdk17'
        maven 'maven3'
    }
    stages {
        stage('Git Checkout') {
            steps {
                git branch: 'main', credentialsId: 'git-cred', url: 'https://github.com/jaiswaladi246/Boardgame.git'
            }
        }
        stage('Compile') {
            steps {
                sh "mvn compile"
            }
        }
        stage('Run Tests') {
            steps {
                sh "mvn test"
            }
        }
        stage('Trivy File System Scan') {
            steps {
                sh "trivy fs --format table -o trivy-fs-report.html ."
            }
        }
        stage('SonarQube Code Analysis') {
            steps {
                withSonarQubeEnv('sonar') {
                    sh '''
                    $SCANNER_HOME/bin/sonar-scanner -Dsonar.projectName=BoardGame -Dsonar.projectKey=BoardGame -Dsonar.java.binaries=.
                    '''
                }
            }
        }
        stage('Quality Gate Check') {
            steps {
                script {
                    waitForQualityGate abortPipeline: false, credentialsId: 'sonar-token'
                }
            }
        }
        stage('Build Artifact') {
            steps {
                sh "mvn package"
            }
        }
        stage('Publish Artifacts to Nexus') {
            steps {
                withMaven(globalMavenSettingsConfig: 'global-settings', jdk: 'jdk17', maven: 'maven3', traceability: true) {
                    sh "mvn deploy"
                }
            }
        }
        stage('Build and Tag Docker Image') {
            steps {
                script {
                    withDockerRegistry(credentialsId: 'docker-cred', toolName: 'docker') {
                        sh "docker build -t jaiswaladi246/Boardgame:latest ."
                    }
                }
            }
        }
        stage('Docker Image Security Scan') {
            steps {
                script {
                    withDockerRegistry(credentialsId: 'docker-cred', toolName: 'docker') {
                        sh "trivy image --format table -o trivy-image-report.html jaiswaladi246/Boardgame:latest"
                    }
                }
            }
        }
        stage('Push Docker Image to Registry') {
            steps {
                script {
                    withDockerRegistry(credentialsId: 'docker-cred', toolName: 'docker') {
                        sh "docker push jaiswaladi246/Boardgame:latest"
                    }
                }
            }
        }
        stage('Deploy to Kubernetes') {
            steps {
                withKubeConfig(credentialsId: 'k8-cred', namespace: 'webapps', serverUrl: 'https://172.31.8.22:6443') {
                    sh "kubectl apply -f deployment-service.yaml"
                    sh "kubectl get pods -n webapps"
                }
            }
        }
    }
    post {
        always {
            script {
                def jobName = env.JOB_NAME
                def buildNumber = env.BUILD_NUMBER
                def pipelineStatus = currentBuild.result ?: 'UNKNOWN'
                def body = """
                ${jobName} - Build ${buildNumber}
                Pipeline Status: ${pipelineStatus.toUpperCase()}
                Check the console output.
                """
                emailext(
                    subject: "${jobName} - Build ${buildNumber} - ${pipelineStatus.toUpperCase()}",
                    body: body,
                    to: 'jaiswaladi246@gmail.com',
                    from: 'jenkins@example.com',
                    replyTo: 'jenkins@example.com',
                    mimeType: 'text/html',
                    attachmentsPattern: 'trivy-image-report.html'
                )
            }
        }
    }
}
Enter fullscreen mode Exit fullscreen mode

管道故障

  1. Git 签出

    • 使用凭证从 GitHub 克隆项目。

  2. 构建和测试

    • 使用 Maven 编译项目并运行测试。

  3. 安全扫描

    • 使用 Trivy 扫描文件系统和 Docker 镜像中的漏洞。

  4. SonarQube 代码分析

    • 运行 SonarQube 扫描以查找代码质量和安全问题。

  5. 质量门检查

    • 确保在继续之前通过 SonarQube 质量门。

  6. 构建和发布工件

    • 打包应用程序并将其推送至 Nexus。

  7. Docker 镜像构建和推送

    • 构建 Docker 镜像并将其推送到注册表。

  8. 部署到 Kubernetes

    • 使用将应用程序部署到 Kubernetes 集群kubectl。

  9. 通知

    • 发送包含管道状态和 Trivy 安全报告的电子邮件通知。

第 4 部分：监控设置

Prometheus 安装和设置

下载 Prometheus 和 Exporters

  • 从以下位置下载 Prometheus、Node Exporter 和 Blackbox Exporter：👉 Prometheus 下载

安装并运行 Prometheus

  1. 解压下载的.tar.gz文件。
  2. 导航到解压的目录并运行：
   ./prometheus &
Enter fullscreen mode Exit fullscreen mode
  1. 默认情况下，Prometheus 在端口 9090上运行。
  2. 在浏览器中访问：
   http://<instance_IP>:9090
Enter fullscreen mode Exit fullscreen mode

安装并运行 Blackbox Exporter

  1. 提取 Blackbox Exporter.tar.gz文件。
  2. 导航到解压的目录并运行：
   ./blackbox_exporter &
Enter fullscreen mode Exit fullscreen mode

Grafana 安装和设置

下载并安装 Grafana

或者，在 Ubuntu 上安装 Grafana

在监控虚拟机上运行以下命令：

sudo apt-get install -y adduser libfontconfig1 musl
wget https://dl.grafana.com/enterprise/release/grafana-enterprise_10.4.2_amd64.deb
sudo dpkg -i grafana-enterprise_10.4.2_amd64.deb
Enter fullscreen mode Exit fullscreen mode

启动 Grafana 服务

sudo /bin/systemctl start grafana-server
Enter fullscreen mode Exit fullscreen mode
  • Grafana默认在端口 3000上运行。
  • 在浏览器中访问：
  http://<instance_IP>:3000
Enter fullscreen mode Exit fullscreen mode

配置 Prometheus

修改 Prometheus 配置（prometheus.yaml）

编辑文件以包含 Blackbox Exporter：

scrape_configs:
  - job_name: 'blackbox'
    metrics_path: /probe
    params:
      module: [http_2xx]  # Checks for HTTP 200 response
    static_configs:
      - targets:
        - http://prometheus.io  # HTTP Target
        - https://prometheus.io # HTTPS Target
        - http://example.com:8080  # HTTP on port 8080
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: <instance_IP>:9115
Enter fullscreen mode Exit fullscreen mode
  • 替换<instance_IP>为您的服务器的 IP 地址。

重启 Prometheus

  1. 查找 Prometheus 进程 ID：
   pgrep prometheus
Enter fullscreen mode Exit fullscreen mode
  1. 终止现有进程并重新启动 Prometheus。

在 Grafana 中添加 Prometheus 作为数据源

  1. 登录 Grafana ( http://<instance_IP>:3000)。
  2. 导航至设置 → 数据源 → 添加数据源。
  3. 选择Prometheus作为源。
  4. 输入Prometheus 服务器 URL ( http://<instance_IP>:9090)。
  5. 保存并测试连接。
  6. 从 Grafana 的公共仪表板库导入Prometheus 仪表板。

🚀您使用 Prometheus 和 Grafana 的监控设置现已准备就绪！

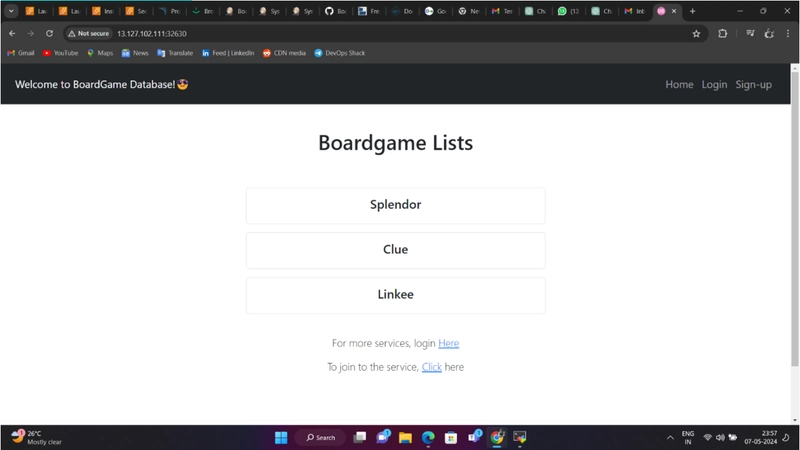

结果：

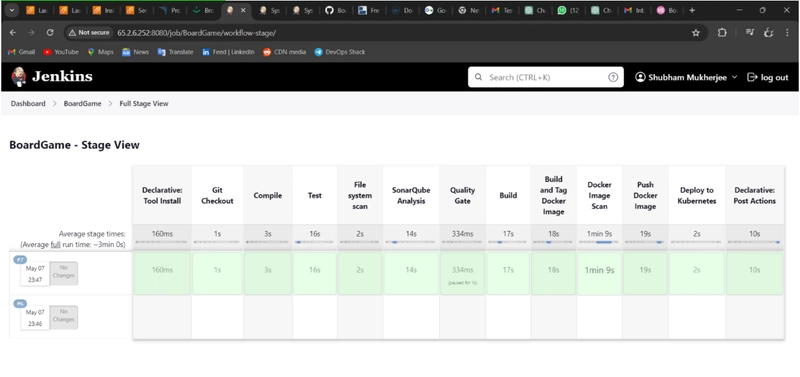

詹金斯管道：

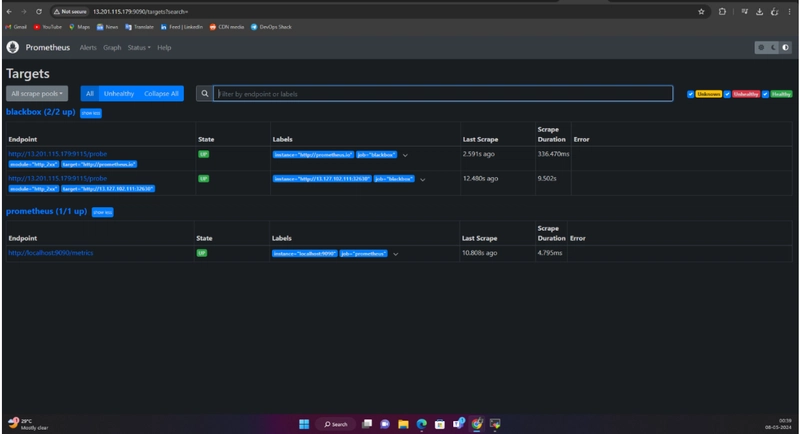

普罗米修斯：

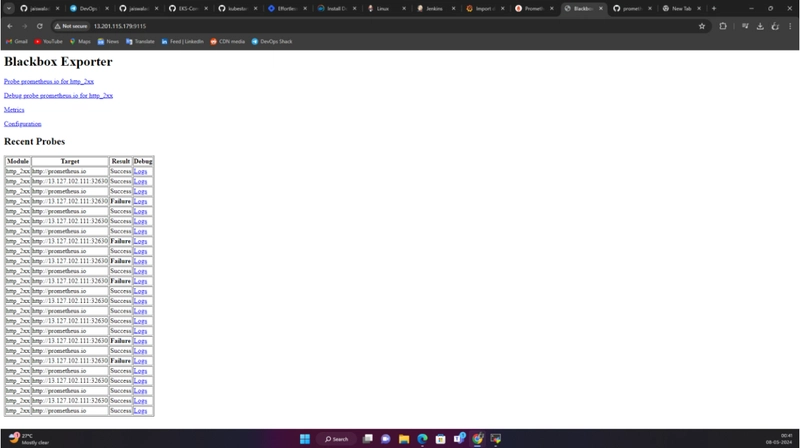

黑匣子：

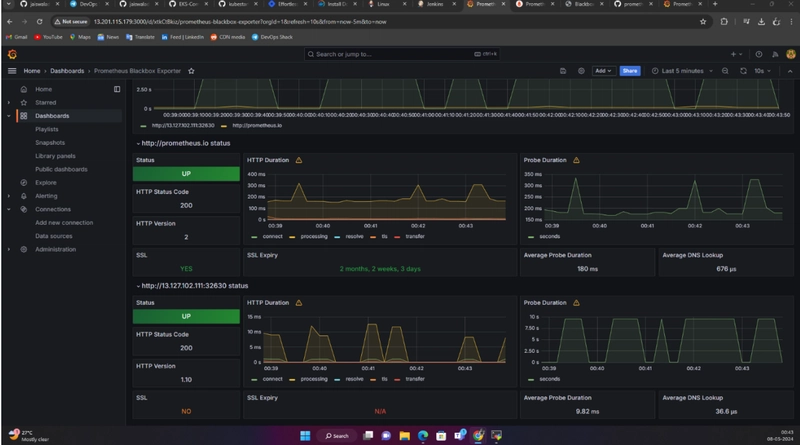

格拉法纳：

应用：

结论

DevOps CI/CD 流水线项目的成功实施，标志着我们在提升软件交付流程的效率、可靠性和质量方面取得了重要的里程碑。通过自动化软件开发生命周期的关键环节，包括编译、测试、部署和监控，该项目实现了软件版本的快速、一致交付，从而缩短了产品上市时间并提高了客户满意度。

致谢贡献

我要对DevOps Shack的出色项目和实施指南表示感谢。

最后的想法

展望未来，该项目的影响远不止于其直接效益，它还将为软件开发实践的持续改进和创新铺平道路。通过拥抱 DevOps 原则并利用尖端工具和技术，我们为未来项目的开展奠定了坚实的基础。CI/CD 流水线的可扩展性、灵活性和弹性确保其能够适应不断变化的需求和技术进步，使我们的组织在竞争激烈的市场环境中获得长期成功。

参考

  1. Jenkins 文档：https://www.jenkins.io/doc/

  2. Maven 文档：https://maven.apache.org/guides/index.html

  3. SonarQube 文档：https://docs.sonarqube.org/latest/

  4. Trivy 文档：https://github.com/aquasecurity/trivy

  5. Nexus 存储库管理器文档：https://help.sonatype.com/repomanager3

  6. Docker 文档：https://docs.docker.com/

  7. Kubernetes 文档：https://kubernetes.io/docs/

  8. Prometheus 文档：https://prometheus.io/docs/

  9. Grafana 文档：https://grafana.com/docs/

这些资源在整个项目生命周期中提供了宝贵的见解、指导和支持，使我们能够有效地实现目标。

🛠️作者与社区

这个项目由Harshhaa 💡精心打造。

我期待您的反馈！欢迎分享您的想法。

📧与我联系：

LinkedIn GitHub 电报 开发者 哈希节点

📢保持联系

跟我来

文章来源：https://dev.to/prodevopsguytech/cicd-devops-pipeline-project-deployment-of-java-application-on-kubernetes-4fi2
Devto 翻译
PREV
使用 Shell 脚本实现 DevOps 自动化
NEXT
Azure DevOps 从零到精英系列
