基础设施图即代码

创建基础架构图是一项相当繁琐的工作。我注意到，例如，当有新人想了解我们的架构时，我倾向于用记号笔在白板上画出来。这样做效果很好，而且能把我们掌握的所有信息都牢牢地记在脑子里。下次有人问起时，我就会重新画一遍，也许会漏掉一些有趣的部分。

为了真正享受这类图表随时可用带来的所有好处，您需要保持它们处于最新状态。如果您需要第三方工具来执行此操作，更新它们的工作量就会大大增加。

因此，我构建了一个非常小巧的 JavaScript 库，允许你用代码生成图表。目标是以一种易于理解的方式指定你的基础架构。如果你想了解它，可以前往Github 仓库。

工作原理

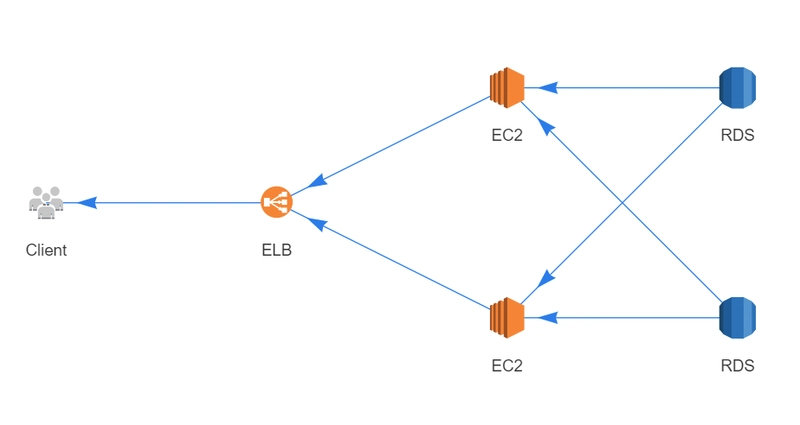

让我们直接看一个示例来了解该库的工作原理。假设我们要绘制一个基础设施，其中包含一个负载均衡器、该负载均衡器背后的一些 Web 服务器以及 Web 服务器读取数据的一些数据库。我们希望生成以下图表：

我们的设置方法如下：

const { diagram, dac: { Client, Elb, Ec2Cluster, RdsCluster } } = window;

const client = new Client();
const loadbalancer = new Elb();
const webserver = new Ec2Cluster();
const databases = new RdsCluster();

client.getsDataFrom(loadbalancer);
loadbalancer.getsDataFrom(webserver);
webserver.getsDataFrom(databases);

diagram.render();

我们首先列出构成基础设施的各项内容。然后，我们指定这些内容之间的通信方式。最后，我们绘制出图表。

我们用于指定节点关系的其他选项是sendsDataTo()和exchangesDataWith()。该库提供了大量可用的基础设施组件（目前主要是 AWS）。它们都会有一个漂亮的图标，有些甚至还有集群版本可用。

优势

将基础设施图指定为代码有几个优点。

因为是代码，所以可以非常详细地描述你正在做什么以及为什么这么做。这很好，因为它能让你捕捉到图表中关系的意图。如果这还不够，你甚至可以添加注释，让事情更加清晰。

将其添加到版本控制中很容易。而且，如果您添加了清晰的提交信息，您实际上可以看到哪些内容发生了变化，甚至可以看到变化的原因。对于图表工具常用的特殊文件格式来说，这比较困难。

无需任何工具即可轻松保持更新。任何拥有文本编辑器的人都可以更新您的文档。现在，您真的没有理由不更新技术文档了。

结论

对我来说，这种方法非常有用，因为它降低了目前现有工具中相当高的门槛。能够在绘制图表的同时创建数字版，显然会带来巨大的好处。

如果您想尝试一下，请查看Github 存储库。

您如何记录您的基础设施？您觉得这种方法怎么样？我很想知道您的想法！另外，如果您知道任何可以做类似事情的工具或库，请告诉我！
