使用 Hasura 在 React Native 中构建 AR 应用，由 GraphQL 提供支持

工作原理

React Native 是移动应用的未来

在 Viro 中创建 AR 内容。

数据怎么样

概括

现实 2.0。过去半年来，我倾向于这样称呼增强现实。为什么这么说呢？
我真诚地认为，增强现实已经脱离了“花哨”的科技领域，进入了企业认真考虑为消费者添加 AR 体验的阶段。基于位置的 AR、休闲游戏、零售、房地产，应有尽有。AR 已经发展到这样的阶段：它还没有准备好应用于我们的智能眼镜或“黑镜式”隐形眼镜，但借助 ARKit 和 ARCore，我们已经在手机上实现了它。

工作原理

如果您不熟悉后者，ARKit 和 ARCore 分别是 Apple 和 Google 开发的框架，它们将 AR 技术引入任何现代手机。简而言之，它具有基本的环境理解和运动追踪功能，使开发者不仅能够在现实世界中渲染 3D 内容，还能将其“锚定”到可识别的表面上。例如，将手机摄像头对准桌面，您就可以将办公桌识别为一个表面，并在其上渲染 3D 模型。更酷的是，由于运动追踪功能，当您在模型周围走动时，它看起来就像在物理世界中您渲染它的位置一样。它可以使您创建各种体验，将现实世界的情境带入您的应用，反之亦然。

React Native 是移动应用的未来

近年来，React Native 彻底改变了移动应用的开发体验，因此，专注于 React Native 的开发者自然对 ARKit 和 ARCore 解决方案的需求也随之增长。通常，创建 AR 解决方案的标准是使用 Unity3D 游戏引擎，并以相当简单的工作流程创建 AR 应用。开发者可以使用 Unity3D 出色的可视化编辑器来处理 3D 内容，并且他们编写的代码是跨平台的——兼容 iOS 和 Android。

那么，如果您需要在现有的 React Native 应用中嵌入 AR 内容，或者 AR 只是用 React Native 编写的更复杂的应用的一部分，该怎么办呢？有很多解决方案。在这篇博文中，我们将讨论的不是如何将 Unity 内容嵌入到我们的 React Native 应用中（这也是可行的），而是使用 React 组件开发简单的 AR 体验。我们将使用一个名为 ViroReact 的框架来实现这一点。

在 Viro 中创建 AR 内容。

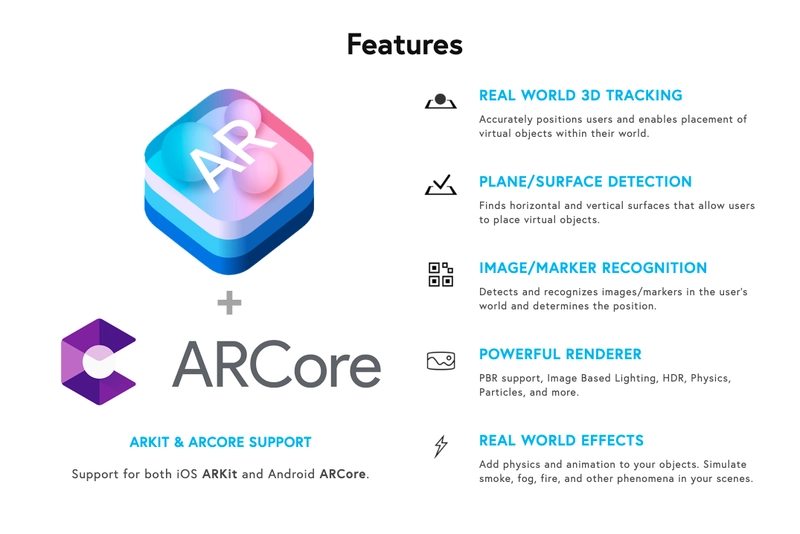

ViroReact 为您提供由 ARKit 和 ARCore 驱动的渲染引擎，并提供一系列可用于布局 AR 应用的 React 组件和事件。除此之外，它还具有下图中描述的所有功能。

入门

首先，您需要访问 Viro 网站并注册以获取 API 密钥。按照那里的快速入门指南，即可启动并运行简单的 Hello World 应用程序。

简而言之，它将像跑步一样简单。

npm install -g react-viro-cli
react-viro init MyAwesomeApp
Enter fullscreen mode Exit fullscreen mode

完成后，您将拥有一个可以使用 Viro 测试平台应用运行的基本应用程序。不过，您需要在 App.js 文件中添加 API 密钥。

或者，如果您想在设备上原生运行它，您可以运行./setup-ide.sh- 此脚本将为您的 iOS、Android 或两者设置开发环境。您可以在此处了解有关 Xcode 或 Android 的更多信息。

构建块

任何 AR 场景的第一个也是最重要的构建块是<ViroARSceneNavigator>组件。您将 apiKey 和 prop 传递给这个组件initialScene。请看以下示例：


      <ViroARSceneNavigator
        apiKey="1839C275-6929-45AF-B638-EF2DEE44C1D9"
        numberOfTrackedImages={this.props.numberOfTrackedImages || 1}
        initialScene={{
          scene: this.props.navigation.state.params.screenType === "portal" ? ARPortalsScene: MarkerScreen,
          passProps: this.props.navigation.state.params
        }}
      />
Enter fullscreen mode Exit fullscreen mode

在这里，我们将指定 AR 屏幕为ARPortalsScene场景或MarkerScreen。基本上，我们将创造这种体验：

标记屏幕是我们识别标记并显示每个标记的文本数据（带有轻微动画）的屏幕。门户屏幕具有自描述性，在这里你可以看到通往 VR 世界的大门，但你仍然可以从那里看到现实世界。

门户网站

让我们从传送门场景开始吧。在加载传送门之前，你会看到地面上渲染了一个灰色四边形。这个四边形基本上是使用ViroARPlaneSelector组件创建的，它使我们能够选择一个可识别的表面，当它被选中时，该组件会将其子对象渲染到表面上。

因此，渲染门户的代码将如下所示：

<ViroARPlaneSelector dragType="FixedToWorld">
   <ViroPortalScene passable={true} dragType="FixedDistance" onDrag={()=>{}}>
      <ViroPortal scale={[.5, .5, .5]}>
          <Viro3DObject onLoadStart={() => { alert("Loading portal") }}
              source={require('../res/portal_wood_frame.vrx')}
              resources={[require('../res/portal_wood_frame_diffuse.png'),
                                    require('../res/portal_wood_frame_normal.png'),
                                    require('../res/portal_wood_frame_specular.png')]}
              type="VRX"
          />
       </ViroPortal>
       <Viro360Image source={{ uri: data.portals_by_pk.portalMedia360 }} />
   </ViroPortalScene>
</ViroARPlaneSelector>
Enter fullscreen mode Exit fullscreen mode

如您所见，我们使用 Viro 提供的辅助组件来加载.fbx模型（.vrx是FBX通过 Viro 压缩脚本传递的格式扩展）和 360 图像（也可以是视频）

标记

标记将使用ViroARImageMarker辅助组件为每个标记渲染特定的数据。代码如下。

              return (
                <ViroARImageMarker target={"businessCard"}
                  onAnchorFound={
                    () => this.setState({
                        runAnimation: true
                    })}
                >
                <ViroNode key="card" onTouch={() => alert("twitter")}>
                  <ViroNode
                    opacity={0} position={[0, -0.02, 0]}
                    animation={{
                      name:'animateImage',
                      run: this.state.runAnimation
                      }}
                  >
                    <ViroFlexView
                        rotation={[-90, 0, 0]}
                        height={0.03}
                        width={0.05}
                        style={styles.card}
                    >
                      <ViroFlexView
                        style={styles.cardWrapper}
                      >
                        <ViroImage
                          height={0.015}
                          width={0.015}
                          style={styles.image}
                          source={{uri: markerData.user.avatarUrl}}
                        />
                        <ViroText
                          textClipMode="None"
                          text={`${markerData.user.name} ${markerData.user.lastname}`}
                          scale={[.015, .015, .015]}
                          style={styles.textStyle}
                        />
                      </ViroFlexView>
                      <ViroFlexView
                        style={styles.subText}
                      >
                        <ViroText
                          width={0.01}
                          height={0.01}
                          textAlign="left"
                          textClipMode="None"
                          text={`@${markerData.user.twitterProfile}`}
                          scale={[.01, .01, .01]}
                          style={styles.textStyle}
                        />
                        <ViroAnimatedImage
                          height={0.01}
                          width={0.01}
                          loop={true}
                          source={require('../res/tweet.gif')}
                        />
                      </ViroFlexView>
                    </ViroFlexView>
                  </ViroNode>
                  <ViroNode opacity={0} position={[0, 0, 0]}
                    animation={{
                      name:'animateViro',
                      run: this.state.runAnimation
                    }}
                  >
                    { markerData.bottomBar && <ViroText text={markerData.bottomBar}
                      rotation={[-90, 0, 0]}
                      scale={[.01, .01, .01]}
                      style={styles.textStyle}
                  /> }
                  </ViroNode>
                </ViroNode>
                </ViroARImageMarker>
Enter fullscreen mode Exit fullscreen mode

这里你可以看到我们使用了许多其他组件，例如用于分组内容的 ViroNode 和 ViroFlexView，这样我们就可以使用 flexbox 在 AR 世界中布局文本。我们还创建了滑动动画等等。

数据怎么样

您可能已经注意到我们没有硬编码值，事实上，实际数据来自使用 Hasura 自动生成的 GraphQL API。

Hasura GraphQL

如果你是第一次听说 Hasura，我强烈建议你查看一下这里或这里的博客文章

简而言之，Hasura 可以从您的 Postgres DB（无论是新的还是现有的）自动生成 GraphQL API；它为您提供了令人印象深刻的管理控制台，用于管理数据、GraphQL API、身份验证、访问控制、业务逻辑等。它为您提供了各种添加业务逻辑的选项，无论您是喜欢更同步的方法，还是准备进一步使用3factor.app架构来构建您的现代应用程序。您可以在此处阅读有关添加业务逻辑的更多信息：

因此，对我们来说，在 AR 世界中获取实时数据至关重要。让我们先创建后端

使用 Hasura 创建后端

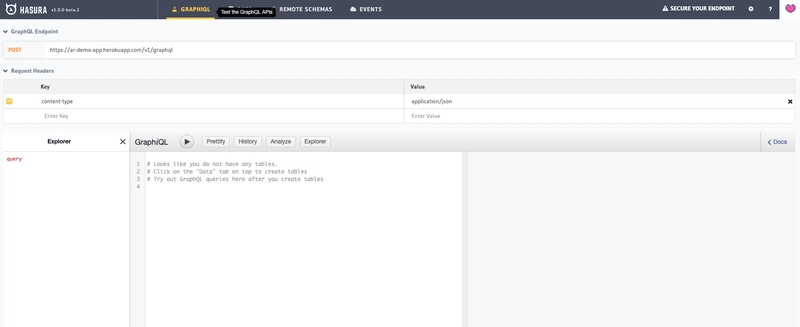

前往hasura.io，使用您喜欢的任何方式部署引擎。我将使用 Heroku。部署引擎后，我将看到一个空的 Hasura 控制台，我们将在其中开始添加数据

转到“数据”选项卡并创建下表：

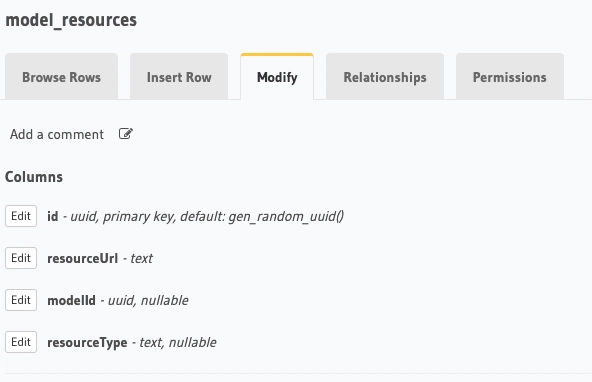

  • model_resources - 将保存 3D 模型的资源（纹理等）

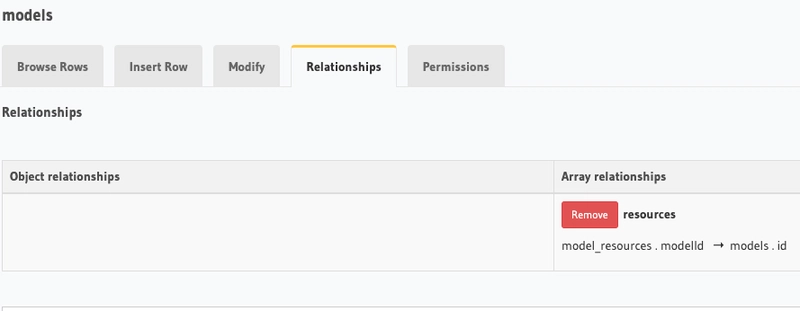

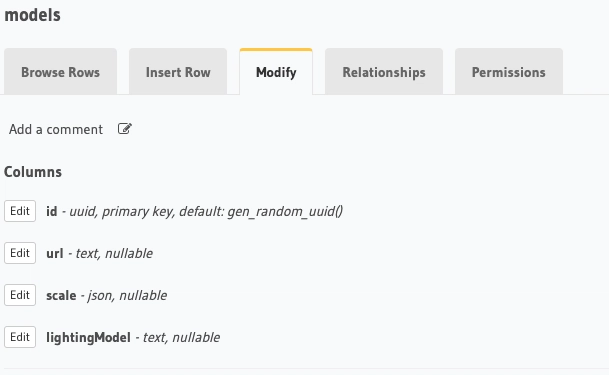

  • 模型 - 将保存 3D 模型 obj url、缩放、照明模型，并与 model_resources 表有关系

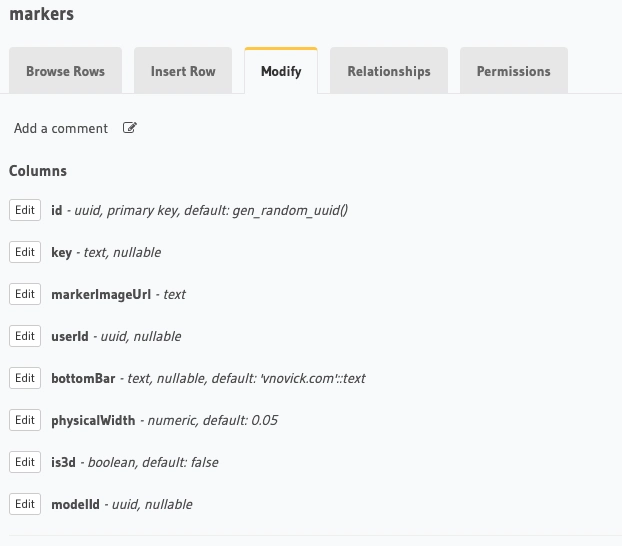

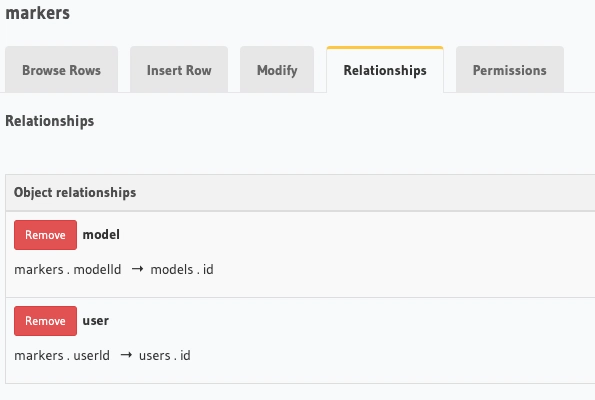

  • 标记 - 将保存我们的标记数据，并与用户和模型表有关系

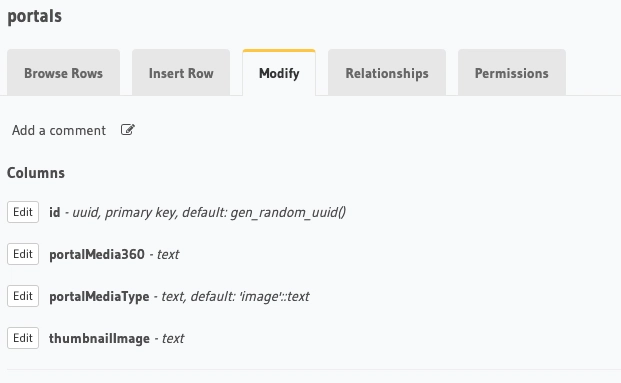

  • 门户网站 - 将保存我们门户网站的数据

  • 用户 - 我们将在此应用程序中使用虚拟登录，但您可以通过查看以下博客文章来实现正确的身份验证：

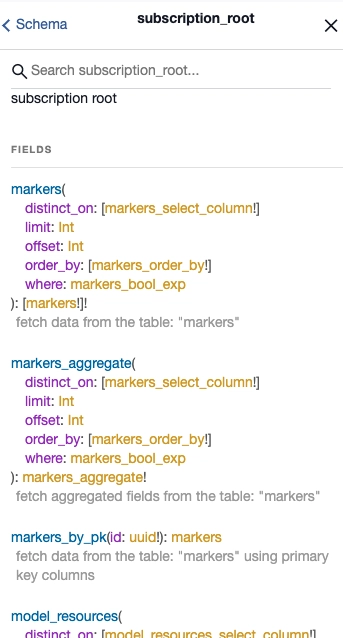

在新创建的引擎中设置好所有这些之后，Hasura 将为您自动生成 GraphQL API，包括我们将在 AR 应用中使用的性能极佳的订阅。

设置您的客户端

现在是时候进入我们的 Viro 应用了，实际上，删除我们之前的所有示例内容，然后开始使用 GraphQL 创建基本的 React Native 应用。如果您是 React Native 和 GraphQL 的新手，我强烈建议您查看learn.hasura.io上的 React Native 教程。

我们的AppScreen代码App.js从仅仅是 ViroSample 变成了这样：



const mkWsLink = (uri) => {
  const splitUri = uri.split('//');
  const subClient = new SubscriptionClient(
    'wss://' + splitUri[1],
    { reconnect: true }
  );
  return new WebSocketLink(subClient);
}


const wsLink = mkWsLink(GRAPHQL_ENDPOINT)
const httpLink = new HttpLink({ uri: GRAPHQL_ENDPOINT });
const link = split(
  // split based on operation type
  ({ query }) => {
    const { kind, operation } = getMainDefinition(query);
    return kind === 'OperationDefinition' && operation === 'subscription';
  },
  wsLink,
  httpLink
);

// Creating a client instance
const client = new ApolloClient({
  link,
  cache: new InMemoryCache({
    addTypename: false
  })
});


export default class AppScreen extends React.Component {
  render() {
    return(
      <ApolloProvider client={client}>
        <RootNavigator
          client={client}
          session={this.props.sessionInfo}
        />
      </ApolloProvider>
    )
  }
}
Enter fullscreen mode Exit fullscreen mode

正如您所看到的，我们已经在 React 上下文中设置了我们的 apollo 客户端，因此以后ApolloProvider可以通过组件访问它。Subscription

导航

让我们看看我们的RootNavigator


const AppStack = createBottomTabNavigator({
  Markers: createStackNavigator({
    Home: Home,
    ARScreen: ARScreen
  }),
  Portals: createStackNavigator({
    Portals: PortalsList,
    ARPortalScreen: ARScreen
  })
});
const AuthStack = createStackNavigator({ SignIn: SignIn });

export default createAppContainer(createSwitchNavigator(
  {
    AuthLoading: AuthLoadingScreen,
    App: AppStack,
    Auth: AuthStack,
    Upload
  },
  {
    initialRouteName: 'AuthLoading',
  }
));
Enter fullscreen mode Exit fullscreen mode

正如您在此处看到的，我们的初始屏幕将是 AuthLoading 屏幕，但Markers选项卡和Portals选项卡都会有一个堆栈，该堆栈将具有纯粹的反应原生屏幕以及标记/门户列表和ARScreen。

我们之前已经见过 ARScreen，但它看起来像这样：

 getARView() {
    return this.state.arEnabled ? (
      <ViroARSceneNavigator
        apiKey=API_KEY
        numberOfTrackedImages={this.props.numberOfTrackedImages || 1}
        initialScene={{
          scene: this.props.navigation.state.params.screenType === "portal" ? ARPortalsScene: MarkerScreen,
          passProps: this.props.navigation.state.params
        }}
      />
    ) : null
  }

  render() {
    return (
      <SafeAreaView style={styles.container}>
        {this.getARView()}
        <View style={styles.bottomTab}>
          <Button text="Go Back" onPress={this._goBack} />
        </View>
      </SafeAreaView>
    )
  }
Enter fullscreen mode Exit fullscreen mode

订阅在 AR 和移动世界中均可使用

现在我们唯一要做的就是前往我们的 MarkerScreen.js 并使用 Subscription 包装我们的 Marker。renderMarkerScreen函数如下所示：

  render() {
    return (
      <ViroARScene onTrackingUpdated={this._onInitialized} >
      <ViroDirectionalLight color="#777777"
        direction={[0, -1, -2]}
        shadowOrthographicPosition={[0, 8, -5]}
        shadowOrthographicSize={10}
        shadowNearZ={2}
        shadowFarZ={9}
        lightInfluenceBitMask={2}
        castsShadow={true}
      />
        { this.state.isTracking ? this.getNoTrackingUI() : this.getARScene()}

      </ViroARScene>
    );
  }
Enter fullscreen mode Exit fullscreen mode

基本上，我们将场景包装成ViroARScene组件，利用 ViroReact 和 ARKit/ARCore 框架将 AR 功能引入 React Native。
我们之前已经了解了标记代码的样子，现在剩下要做的就是用 Subscription 来包装它。

const MARKER_DETAILS = gql`
subscription fetchMarker($markerId: uuid!) {
  markers_by_pk(id: $markerId) {
    user {
      name
      lastname,
      twitterProfile,
      avatarUrl
    }
    bottomBar
  }
}
`;


getARScene() {
    return (
      <ViroNode>
          <Subscription subscription={MARKER_DETAILS} variables={{ markerId: this.props.id }}>
            {({loading, error, data }) => {
              if (error) {
                alert("Error", "Could not fetch marker");
                return null;
              }

              if (loading) {
                return (
                  <LoadingComponent text="Loading Marker" />
                )
              }

              const markerData = data.markers_by_pk
              if (this.props.is3d) {
                return this.render3d()
              }
              return (
                <ViroARImageMarker target={"businessCard"}
                  onAnchorFound={
                    () => this.setState({
                        runAnimation: true
                    })}
                >

// rest of marker code
Enter fullscreen mode Exit fullscreen mode

结果如下：

概括

正如您在本篇博文中所见，将 AR 内容添加到您的 React Native 并非难事，只需对 3D 环境有基本的了解即可轻松完成。此 AR 内容可以像常规 React Native 应用一样连接到 GraphQL API。Hasura 将使这一步变得非常简单直接。

我还没有介绍这个示例应用的全部代码，但你可以在这里
查看。 在过去的几个月里，我还就这个主题做了几次演讲，重点介绍了这个演示应用，并进一步解释了 AR 的各个部分，你可以去 DevDays Europe 看看：

幻灯片可在此处获取

如果您想了解有关 AR 和 GraphQL 组合的更多信息，我将在Chain React 2019会议上教授 AR 和 GraphQL 研讨会，因此如果您有兴趣获得更多指导性实践经验，欢迎您购买门票。

在结束这篇博文之前，最后要说的是，我或 Hasura.io 团队的其他人每周都会在twitch.tv/hasurahq上直播一些精彩内容，并上传到我们的YouTube 频道，所以请务必关注我们的后续活动。例如，昨天，我直播了我们刚刚看到的同一款 AR 应用的详细代码概述。

如果您有任何疑问，可以通过填写我网站上的联系表格联系我：vnovick.com或在 Twitter 上给我发送 DM @VladimirNovick
