使用 Prometheus 监控 API 健康检查

APISIX具有健康检查机制，可以主动检查系统中上游节点的健康状况。此外，APISIX通过其插件与Prometheus集成，该插件将上游节点（APISIX 管理的后端 API 服务的多个实例）的健康检查指标公开到 Prometheus 指标端点（通常通过 URL 路径）。/apisix/prometheus/metrics

在本文中，我们将指导您如何使用 APISIX 和 Prometheus启用和监控 API 健康检查。

先决条件

本指南假设本地安装了以下工具：

  • 在开始之前，最好对 APISIX 有一个基本的了解。熟悉API 网关及其关键概念（例如 路由、 上游、 管理 API、 插件和 HTTP 协议）也将大有裨益。
  • 使用Docker 安装容器化的etcd和APISIX。
  • 安装 cURL 以向服务发送请求进行验证。

启动 APISIX 演示项目

该项目利用现有的预定义Docker Compose 配置文件，只需一条命令即可设置、部署和运行 APISIX、etcd、Prometheus 以及其他服务。首先，从 GitHub 克隆apisix-prometheus-api-health-check仓库，使用您常用的编辑器打开，然后docker compose up从项目根文件夹运行即可启动该项目。

启动项目时，Docker 会下载运行所需的所有镜像。您可以在 docker-compose.yaml 文件中查看完整的服务列表。

在上游添加健康检查 API 端点

为了定期检查 API 的健康状况，APISIX 需要上游服务健康端点的 HTTP 路径。因此，您首先需要/health为后端服务添加端点。然后，您可以检查该服务最相关的指标，例如内存使用情况、数据库连接性、响应时长等等。假设我们在演示项目中运行了两个后端 REST API 服务 web1 和 web2，并且每个服务在 URL 路径 处都有各自的健康检查/health端点。此时，您无需进行其他配置。实际上，您可以将它们替换为您的后端服务。

验证服务状态的最简单、最标准化的方法是定义一个新的 健康检查 端点，例如 /health 或 /status

在 APISIX 中设置健康检查

此过程涉及检查“上游”节点的运行状态。APISIX 提供两种类型的健康检查：主动检查和被动检查。点击此处了解更多关于健康检查及其启用方法的信息。使用管理 API创建一个上游对象。以下是创建包含两个节点（每个我们定义的后端服务）的上游对象并在上游对象中配置健康检查参数的示例：



curl "http://127.0.0.1:9180/apisix/admin/upstreams/1" -H "X-API-KEY: edd1c9f034335f136f87ad84b625c8f1" -X PUT -d '
{
  "nodes": {
    "web1:80": 1,
      "web2:80": 1
  },
   "checks": {
     "active": {
         "timeout": 5,
         "type": "http",
         "http_path": "/health",
         "healthy": {
             "interval": 2,
             "successes": 1
         },
         "unhealthy": {
             "interval": 1,
             "http_failures": 2
         }
     }
   }
}'
Enter fullscreen mode Exit fullscreen mode

/health此示例在节点的终端节点上配置了主动健康检查。一次健康检查成功后，该节点被视为健康；两次健康检查失败后，该节点被视为不健康。

请注意，如果您在 docker 网络之外运行服务，有时可能需要上游节点的 IP 地址，而不是它们的域名（web1和web2）。根据设计，仅当节点数量（解析的 IP）大于 1 时才会启动健康检查。

启用 Prometheus 插件

 通过添加plugins 选项， 创建一条全局规则， prometheus 在所有路由上启用该插件 。APISIX 会收集内部运行时指标，并默认通过 Prometheus 可以抓取的端口 和 URI 路径  公开这些指标。您还可以通过在 Prometheus 配置文件中配置来自定义导出端口和URI 路径、添加额外标签、抓取频率以及其他参数。"prometheus": {}9091/apisix/prometheus/metrics /prometheus_conf/prometheus.yml



curl "http://127.0.0.1:9180/apisix/admin/global_rules" -H "X-API-KEY: edd1c9f034335f136f87ad84b625c8f1" -X PUT -d '{
  "id": "rule-for-metrics",
  "plugins": {
    "prometheus":{}
  }
}'
Enter fullscreen mode Exit fullscreen mode

创建路线

创建一个Route对象以将传入的请求路由到上游节点：



curl "http://127.0.0.1:9180/apisix/admin/routes/1" -H "X-API-KEY: edd1c9f034335f136f87ad84b625c8f1" -X PUT -d '
{
  "name": "backend-service-route",
  "methods": ["GET"],
  "uri": "/",
  "upstream_id": "1"
}'
Enter fullscreen mode Exit fullscreen mode

向路由发送验证请求

为了生成一些指标，您尝试向我们在上一步中创建的路由发送一些请求：



curl -i -X GET "http://localhost:9080/"
Enter fullscreen mode Exit fullscreen mode

如果您多次运行上述请求，您可以从响应中看到 APISX 将一些请求路由到 ，node2而将其他请求路由到node2。这就是网关负载均衡的工作原理！



HTTP/1.1 200 OK
Content-Type: text/plain; charset=utf-8
Content-Length: 10
Connection: keep-alive
Date: Sat, 22 Jul 2023 10:16:38 GMT
Server: APISIX/3.3.0

hello web2

...

HTTP/1.1 200 OK
Content-Type: text/plain; charset=utf-8
Content-Length: 10
Connection: keep-alive
Date: Sat, 22 Jul 2023 10:16:39 GMT
Server: APISIX/3.3.0

hello web1
Enter fullscreen mode Exit fullscreen mode

使用 Prometheus 插件收集健康检查数据

在 APISIX 中配置健康检查和路由后，您就可以使用 Prometheus 来监控健康检查了。如果上游节点启用了健康检查参数，APISIX 会自动公开API 的健康检查指标数据。从 APISIX 获取指标后，您将在响应中看到它们：



curl -i http://127.0.0.1:9091/apisix/prometheus/metrics
Enter fullscreen mode Exit fullscreen mode

示例输出：



# HELP apisix_http_requests_total The total number of client requests since APISIX started
# TYPE apisix_http_requests_total gauge
apisix_http_requests_total 119740
# HELP apisix_http_status HTTP status codes per service in APISIX
# TYPE apisix_http_status counter
apisix_http_status{code="200",route="1",matched_uri="/",matched_host="",service="",consumer="",node="172.27.0.5"} 29
apisix_http_status{code="200",route="1",matched_uri="/",matched_host="",service="",consumer="",node="172.27.0.7"} 12
# HELP apisix_upstream_status Upstream status from health check
# TYPE apisix_upstream_status gauge
apisix_upstream_status{name="/apisix/upstreams/1",ip="172.27.0.5",port="443"} 0
apisix_upstream_status{name="/apisix/upstreams/1",ip="172.27.0.5",port="80"} 1
apisix_upstream_status{name="/apisix/upstreams/1",ip="172.27.0.7",port="443"} 0
apisix_upstream_status{name="/apisix/upstreams/1",ip="172.27.0.7",port="80"} 1
Enter fullscreen mode Exit fullscreen mode

健康检查数据以指标标签 表示。它具有上游、和 等apisix_upstream_status属性。值为 1 表示健康，值为 0 表示上游节点不健康。nameipport

在 Prometheus 仪表板中可视化数据

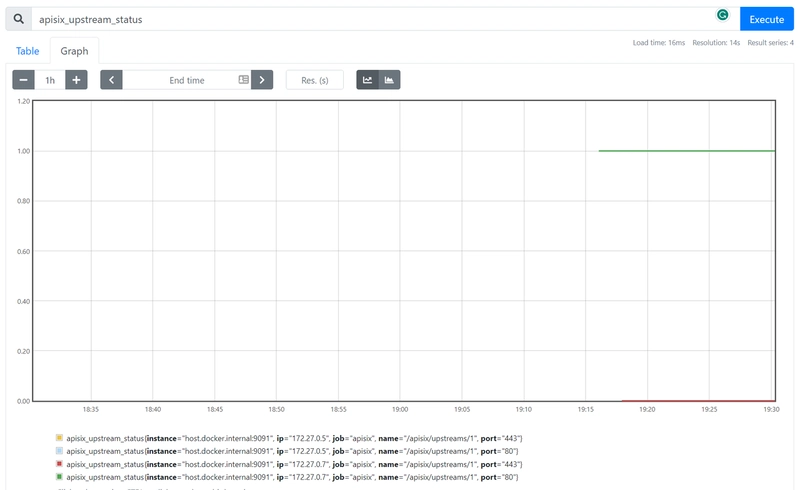

导航到http://localhost:9090/ ， Prometheus 实例正在 Docker 中运行，并在搜索栏中输入Expression 。您还可以在 Prometheus 仪表板的表格或图形视图中apisix_upstream_status查看上游节点的运行状况检查状态的输出：

图片描述

清理

完成对 Prometheus 和 APISIX Gateway 健康检查指标的实验后，您可以使用以下命令停止和删除本指南中创建的服务：




docker compose down
Enter fullscreen mode Exit fullscreen mode




后续步骤

现在，您已经学习了如何使用 Prometheus 和 APISIX 设置和监控 API 健康检查。APISIX Prometheus 插件已配置为自动连接Grafana以可视化指标。继续探索数据，并通过添加显示活动健康检查数量的面板来自定义Grafana 仪表板。
