系统设计：WhatsApp

系统设计

目录

让我们设计一个类似Whatsapp 的即时通讯服务，类似于Whatsapp、Facebook Messenger和微信等服务。

Whatsapp 是什么？

Whatsapp 是一款为用户提供即时通讯服务的聊天应用。它是全球使用最广泛的移动应用之一，连接着 180 多个国家的 20 多亿用户。Whatsapp 也提供网页版。

要求

我们的系统应满足以下要求：

功能要求

• 应该支持一对一聊天。
• 群聊（最多 100 人）。
• 应支持文件共享（图像、视频等）。

非功能性需求

• 高可用性和最小延迟。
• 该系统应具有可扩展性和高效性。

扩展要求

• 消息的已发送、已送达和已读回执。
• 显示用户最后上线时间。
• 推送通知。

估计和约束

让我们从估计和约束开始。

注意：请务必与面试官核对任何与规模或交通相关的假设。

交通

假设我们有 5000 万日活跃用户 (DAU)，平均每个用户每天向 4 个不同的人发送至少 10 条消息。这样，我们每天的消息量就达到了 20 亿条。

每天 20 亿个请求相当于每秒 24000 个请求。

如果我们假设每条消息平均为 100 字节，那么我们每天将需要大约 200 GB 的数据库存储空间。

由于我们的系统每天要处理 10.2 TB 的入口数据，因此我们需要每秒约 120 MB 的最低带宽。

以下是我们的高级估计：

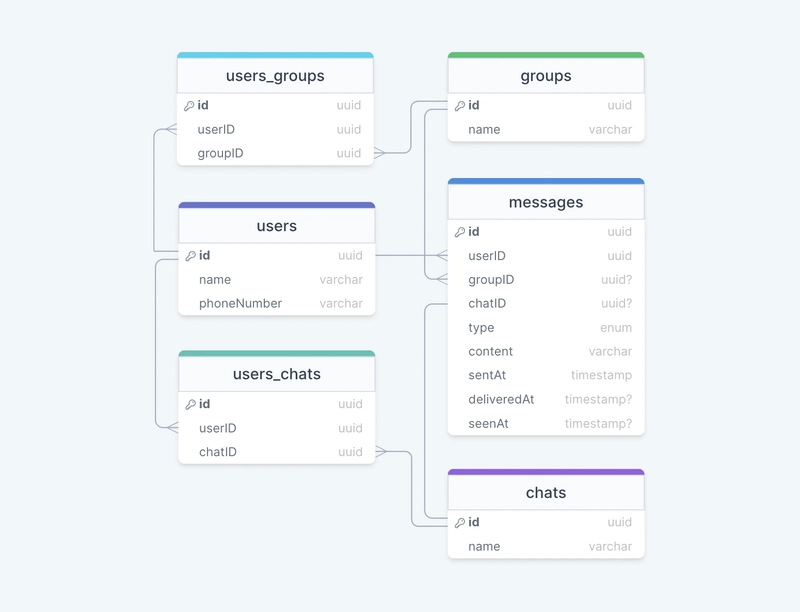

数据模型设计

这是反映我们要求的通用数据模型。

我们有下表：

用户

该表将包含用户的信息，例如name、phoneNumber和其他详细信息。

消息

顾名思义，该表将存储具有type（文本、图像、视频等）属性的消息，content以及用于消息传递的时间戳。消息还将具有相应的chatID或groupID。

聊天

该表基本上代表两个用户之间的私人聊天，并且可以包含多条消息。

用户聊天

该表将用户和聊天进行映射，因为多个用户可以有多个聊天（N：M 关系），反之亦然。

组

该表代表多个用户之间的组。

用户组

该表映射用户和组，因为多个用户可以成为多个组的一部分（N：M 关系），反之亦然。

我们应该使用什么样的数据库？

虽然我们的数据模型看起来相当相关，但我们不一定需要将所有内容存储在单个数据库中，因为这会限制我们的可扩展性并很快成为瓶颈。

我们将数据拆分到不同的服务，每个服务拥有特定表的所有权。然后，我们可以将关系数据库（例如PostgreSQL）或分布式 NoSQL 数据库（例如Apache Cassandra）用于我们的用例。

API 设计

让我们为我们的服务做一个基本的 API 设计：

获取所有聊天或群组

此 API 将获取给定的所有聊天或群组userID。

getAll(userID: UUID): Chat[] | Group[]

参数

用户 ID（UUID）：当前用户的 ID。

返回

结果（Chat[] | Group[]）：用户所属的所有聊天和群组。

获取消息

channelID获取给定（聊天或群组 ID）的用户的所有消息。

getMessages(userID: UUID, channelID: UUID): Message[]

参数

用户 ID（UUID）：当前用户的 ID。

频道 ID ( UUID)：需要从中检索消息的频道（聊天或群组）的 ID。

返回

消息（Message[]）：给定聊天或群组中的所有消息。

发送消息

将用户消息发送到频道（聊天或群组）。

sendMessage(userID: UUID, channelID: UUID, message: Message): boolean

参数

用户 ID（UUID）：当前用户的 ID。

频道 ID ( UUID)：用户想要发送消息的频道（聊天或群组）的 ID。

消息（Message）：用户想要发送的消息（文本、图像、视频等）。

返回

结果（boolean）：表示操作是否成功。

加入或离开群组

将用户消息发送到频道（聊天或群组）。

joinGroup(userID: UUID, channelID: UUID): boolean
leaveGroup(userID: UUID, channelID: UUID): boolean

参数

用户 ID（UUID）：当前用户的 ID。

频道 ID ( UUID)：用户想要加入或离开的频道（聊天或群组）的 ID。

返回

结果（boolean）：表示操作是否成功。

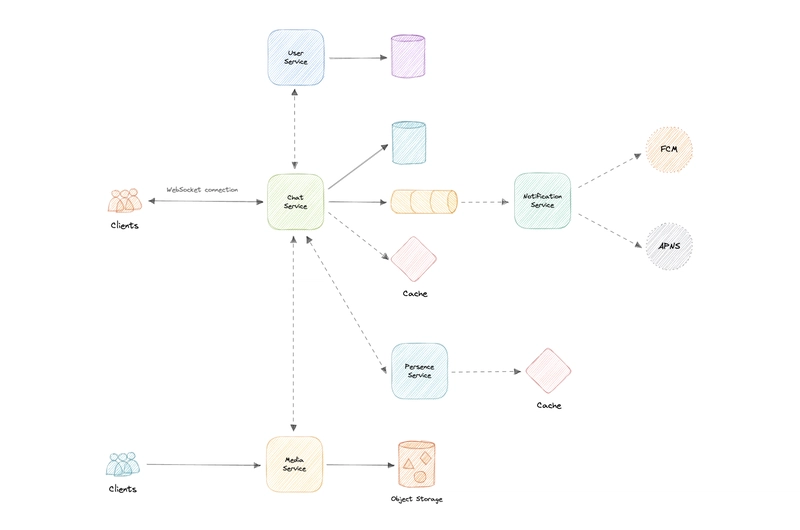

高层设计

现在让我们对我们的系统进行高层设计。

建筑学

我们将使用微服务架构，因为它可以更轻松地水平扩展和解耦我们的服务。每个服务都拥有自己的数据模型。让我们尝试将系统划分为几个核心服务。

用户服务

这是一个基于 HTTP 的服务，用于处理与用户相关的问题，例如身份验证和用户信息。

聊天服务

聊天服务将使用 WebSocket 并与客户端建立连接，以处理聊天和群组消息相关功能。我们还可以使用缓存来跟踪所有活动连接（类似于会话），这将有助于我们判断用户是否在线。

通知服务

该服务只会向用户发送推送通知。具体细节我们将另行讨论。

在线服务

在线状态服务会记录所有用户的最后在线状态。我们将另行详细讨论。

媒体服务

此服务将处理媒体（图片、视频、文件等）的上传。我们将另行详细讨论。

服务间通信和服务发现怎么样？

由于我们的架构基于微服务，因此服务之间也会相互通信。通常，REST 或 HTTP 的性能表现良好，但我们可以使用更轻量、更高效的gRPC来进一步提升性能。

服务发现是我们需要考虑的另一件事。我们还可以使用服务网格，实现各个服务之间可管理、可观察且安全的通信。

注意：了解有关REST、GraphQL、gRPC 的更多信息以及它们之间的比较。

实时消息传递

如何高效地发送和接收消息？我们有两种选择：

拉动模型

客户端可以定期向服务器发送 HTTP 请求，检查是否有新消息。这可以通过类似长轮询来实现。

推模型

客户端与服务器建立长连接，一旦有新数据可用，就会将其推送到客户端。我们可以使用WebSocket或服务器发送事件 (SSE)来实现这一点。

拉取模型不可扩展，因为它会在我们的服务器上产生不必要的请求开销，并且大多数情况下响应都是空的，从而浪费我们的资源。为了最大限度地降低延迟，使用WebSocket的推送模型是更好的选择，因为这样，只要与客户端的连接处于打开状态，我们就可以立即将数据推送到客户端，而不会有任何延迟。此外，WebSocket 提供全双工通信，而服务器发送事件 (SSE)则只是单向的。

注意：了解有关长轮询、WebSockets、服务器发送事件（SSE）的更多信息。

上次出现

为了实现“上次查看”功能，我们可以使用心跳机制，客户端可以定期 ping 服务器以指示其活动状态。由于需要尽可能降低开销，我们可以将上次活动时间戳存储在缓存中，如下所示：

这将返回用户上次活动的时间。此功能将由状态服务结合Redis或Memcached作为缓存来处理。

另一种实现方法是跟踪用户的最新操作。一旦用户最近的活动超过某个阈值，例如“用户在过去 30 秒内未执行任何操作”，我们就可以将用户显示为离线，并使用最后记录的时间戳来记录上次上线时间。这更像是一种惰性更新方法，在某些情况下可能比心跳更新更有优势。

通知

一旦在聊天或群组中发送消息，我们将首先检查收件人是否处于活动状态，我们可以通过考虑用户的活动连接和上次查看来获取此信息。

如果收件人不活跃，聊天服务将向消息队列中添加一个事件，其中包含额外的元数据，例如客户端的设备平台，稍后将用于将通知路由到正确的平台。

然后，通知服务将从消息队列中消费该事件，并根据客户端的设备平台（Android、iOS、Web 等）将请求转发到Firebase 云消息传递 (FCM)或Apple 推送通知服务 (APNS)。我们还可以添加对电子邮件和短信的支持。

我们为什么要使用消息队列？

由于大多数消息队列都提供尽力排序，这确保了消息通常按照发送的顺序传递，并且消息至少传递一次，这是我们服务功能的重要组成部分。

虽然这看起来像是一个典型的发布-订阅用例，但实际上并非如此，因为移动设备和浏览器各自都有处理推送通知的方式。通常，通知是通过 Firebase 云消息传递 (FCM) 或 Apple 推送通知服务 (APNS) 在外部处理的，这与我们在后端服务中常见的消息扇出不同。我们可以使用Amazon SQS或RabbitMQ之类的服务来支持此功能。

已读回执

处理已读回执可能比较棘手，对于这种情况，我们可以等待客户端的某种确认 (ACK)来确定消息是否已送达，并更新相应的deliveredAt字段。同样，我们会将消息标记为用户打开聊天后看到的消息，并更新相应的seenAt时间戳字段。

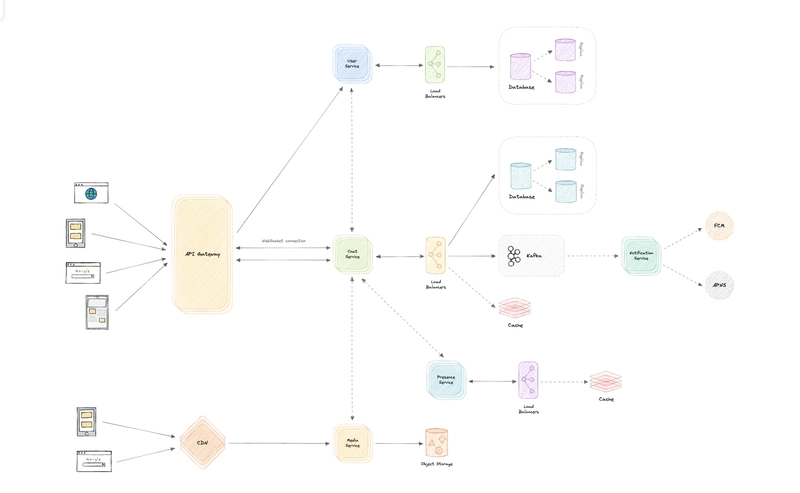

设计

现在我们已经确定了一些核心组件，让我们开始系统设计的初稿。

详细设计

现在是时候详细讨论我们的设计决策了。

数据分区

为了扩展数据库，我们需要对数据进行分区。水平分区（又称分片）是一个很好的第一步。我们可以使用以下分区方案：

• 基于哈希的分区
• 基于列表的分区
• 基于范围的分区
• 复合分区

上述方法仍然会导致数据和负载分布不均匀，我们可以使用一致性哈希来解决这个问题。

有关更多详细信息，请参阅分片和一致性哈希。

缓存

在消息传递应用中，我们必须谨慎使用缓存，因为用户期望获取最新数据，但许多用户会请求相同的消息，尤其是在群聊中。因此，为了防止资源使用量激增，我们可以缓存较旧的消息。

有些群聊可能包含数千条消息，通过网络发送这些消息效率极低。为了提高效率，我们可以在系统 API 中添加分页功能。这项功能对于网络带宽有限的用户非常实用，因为他们无需在需要时才检索旧消息。

使用哪种缓存驱逐策略？

我们可以使用Redis或Memcached等解决方案并缓存 20% 的每日流量，但哪种缓存驱逐策略最适合我们的需求？

对我们的系统来说，最近最少使用（LRU）策略可能是一个不错的选择。在这个策略中，我们首先丢弃最近最少使用的键。

如何处理缓存未命中？

每当出现缓存未命中时，我们的服务器可以直接访问数据库并使用新条目更新缓存。

有关详细信息，请参阅缓存。

媒体访问和存储

众所周知，我们的大部分存储空间将用于存储媒体文件，例如图像、视频或其他文件。我们的媒体服务将处理用户媒体文件的访问和存储。

但是，我们可以在哪里大规模存储文件呢？嗯，对象存储就是我们想要的。对象存储将数据文件分解成称为对象的块。然后，它将这些对象存储在一个存储库中，该存储库可以分布在多个联网系统中。我们也可以使用分布式文件存储，例如HDFS或GlusterFS。

有趣的事实：一旦用户下载了媒体，Whatsapp 就会在其服务器上删除该媒体。

对于这种用例，我们可以使用Amazon S3、Azure Blob Storage或Google Cloud Storage等对象存储。

内容分发网络 (CDN)

内容分发网络 (CDN)可以提高内容可用性和冗余度，同时降低带宽成本。通常，静态文件（例如图像和视频）由 CDN 提供。对于这种情况，我们可以使用Amazon CloudFront或Cloudflare CDN等服务。

API网关

由于我们将使用多种协议，例如 HTTP、WebSocket、TCP/IP，因此为每种协议分别部署多个 L4（传输层）或 L7（应用层）类型的负载均衡器将会非常昂贵。因此，我们可以使用支持多种协议的API 网关，而不会出现任何问题。

API Gateway 还可以提供其他功能，例如身份验证、授权、速率限制、节流和 API 版本控制，这些功能将提高我们服务的质量。

对于这种用例，我们可以采用Amazon API Gateway或Azure API Gateway等服务。

识别并解决瓶颈

让我们识别并解决设计中的单点故障等瓶颈：

• “如果我们的某项服务崩溃了怎么办？”
• “我们将如何在组件之间分配流量？”
• “我们如何才能减轻数据库的负载？”
• “如何提高我们的缓存的可用性？”
• “API 网关不会成为单点故障吗？”
• “我们如何才能使我们的通知系统更加强大？”
• “我们如何降低媒体存储成本”？
• “聊天服务的责任是否太重了？”

为了使我们的系统更具弹性，我们可以执行以下操作：

• 运行我们每项服务的多个实例。
• 在客户端、服务器、数据库和缓存服务器之间引入负载平衡器。
• 为我们的数据库使用多个读取副本。
• 我们的分布式缓存有多个实例和副本。
• 我们可以拥有 API 网关的备用副本。
• 在分布式系统中，精确一次传递和消息排序是一项挑战，我们可以使用专用消息代理（如Apache Kafka或NATS）来使我们的通知系统更加健壮。
• 我们可以在媒体服务中添加媒体处理和压缩功能，以压缩类似Whatsapp的大文件，这将节省大量存储空间并降低成本。
• 我们可以创建一个独立于聊天服务的群组服务，以进一步解耦我们的服务。

本文是我在 Github 上提供的开源系统设计课程的一部分。
